Лазерная 3D гравировка металла:

3d гравировка металла. Одним из уникальным применений лазерных технологий является трехмерная (3d) гравировка металла, разработанная специалистами Лазерного Центра.Лазерная 3D гравировка – уникальная лазерная технология, обеспечивающая получение в изделиях барельефных (3D) изображений с прецизионной точностью и высочайшим качеством. Такая гравировка выполняется по особой технологии поэтапного удаления тончайших слоев материала сфокусированным лазерным лучом, который позиционируется в нужное место изделия с микронной точностью.

Наряду с классическими применениями лазерных систем (маркировка промышленных деталей, сувениров, ювелирных изделий), 3D гравировка стремительно набирает популярность благодаря широким возможностям ее применения, прецизионному качеству изображений, высокой производительности и гибкости процесса. Во многих случаях лазерная 3D гравировка по производительности и качеству превосходит другие технологии – электроэрозионную, фрезерную и электрохимическую.

Специалистами Лазерного Центра разработана технология промышленной 3D гравировки, а также поставляется специальный комплект оборудования, который обеспечивает выполнение такой гравировки с непревзойденной точностью и качеством, не требующим никакой дополнительной обработки поверхности изделия.

Оборудование для выполнения такой гравировки изготавливается на базе лазерной системы «МиниМаркер2-20А4», имеющей в своем составе специализированный волоконный лазер с расширенными настройками параметров импульсов и программируемый привод перемещения маркировочной головки по оси Z.  Управляющие программы готовятся на основе компьютерной 3D модели (*.STL файлов).
Технология лазерной 3D гравировки уже нашла своё применение при производстве ювелирных и сувенирных штампов, металлических клише для тиснения, металлических и керамических клише для тампопечати, матриц-штампов и пуансонов для штамповки, пресс-форм, ударных клейм по металлу, а также для выполнения специальных задач в научных организациях.

Примеры применения технологии лазерной 3D гравировки:

  • Гравировка матриц и штампов для ювелирного, сувенирного и монетного производства
  • Гравировка электродов для создания матриц и пуансонов методом электроэрозии
  • Гравировка клише для тиснения
  • Гравировка сувениров, медалей и памятных знаков
  • Гравировка клише для переноса краски
  • Гравировка ударных штампов (чеканов) для клеймения
  • Гравировка пресс форм и форм для литья
  • Гравировка по ГОСТ 26.008-85
Лазерный Центр на данный момент является единственной российской компанией, которая поставляет первоклассное оборудование и передает заказчикам отработанную технологию лазерной 3D гравировки штампов «ювелирного» качества.

Наши специалисты ежедневно доказывают превосходство разработанных технологий, успешно выполняя заказы различных предприятий.

Хотите убедиться в этом?   Мы готовы изготовить образцы тестовых 3D клише и выслать их Вам для изучения и сравнения с продукцией других компаний.



  1. Гравировка матриц и штампов для ювелирного, сувенирного и монетного производства:

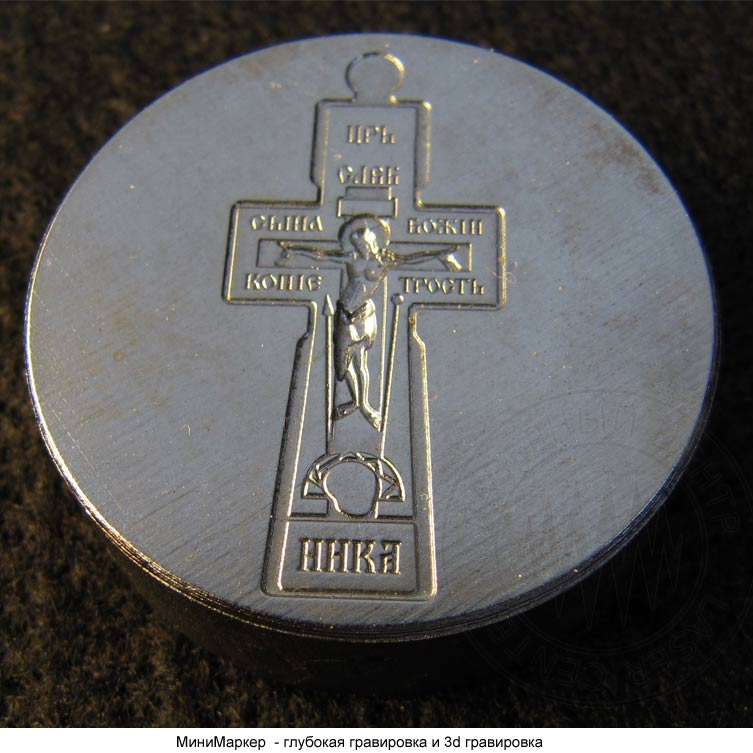

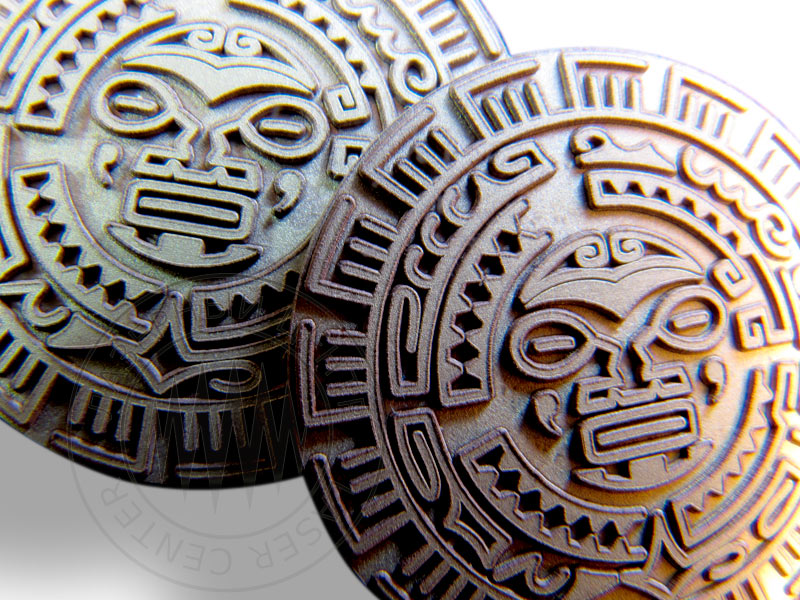

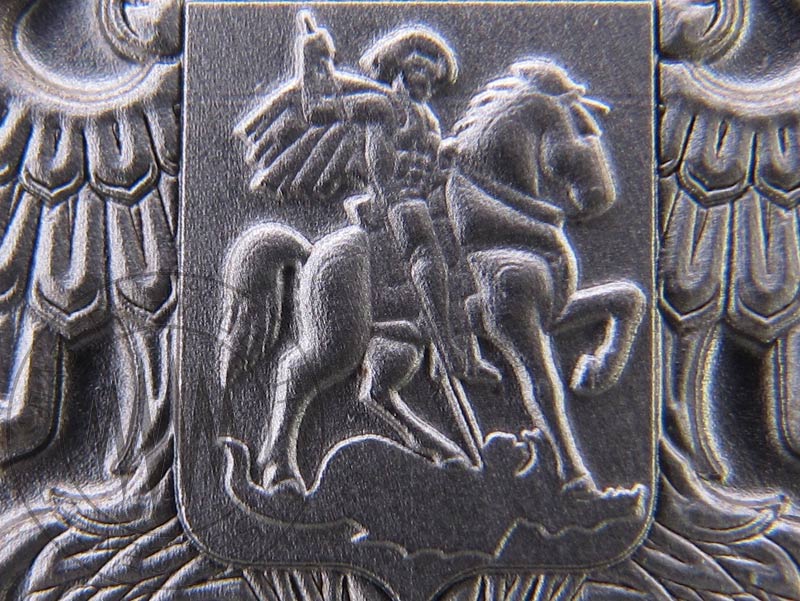

    3d лазерная гравировка металла применяется для изготовления матриц и штампов для ювелирного, сувенирного и монетного производства 3d гравировка металлического штампа для ювелирного, сувенирного и монетного производства
    3d лазерная гравировка металла применяется для изготовления матриц и штампов для ювелирного, сувенирного и монетного производства 3d гравировка металлических штампов для ювелирного, сувенирного и монетного производства
    3d kfpthyfz гравировка металла, лазерная гравировка штампа для ювелирного производства 3d гравировка металла, лазерная гравировка штампа для ювелирного производства
  2.

  3. Гравировка электродов для создания матриц и пуансонов методом электроэрозии:


    Лазерная 3d гравировка и резка металла, глубина гравировки 2,5 мм Применение трехмерной гравировки для изготовление сувениров. Лазерная 3д гравировка металла. Икона. 3d - гравировка электродов, которые затем применяются для создания матриц и пуансонов методом электроэрозии
    3d гравировка электродов, которые затем применяются для создания матриц и пуансонов методом электроэрозии 3d гравировка. Гравировка электродов, которые в дальнейшем используются для создания матриц методом электрокорозии.



  4. Гравировка клише для тиснения:


    Клеймо для оттиска на коже (фотография зеркально отражена по горизонтали) Гравировка клише для тиснения. Лазерная гравировка металлического клише для тиснения кожи, картона.
  5.

  6. Гравировка сувениров, медалей и памятных знаков:

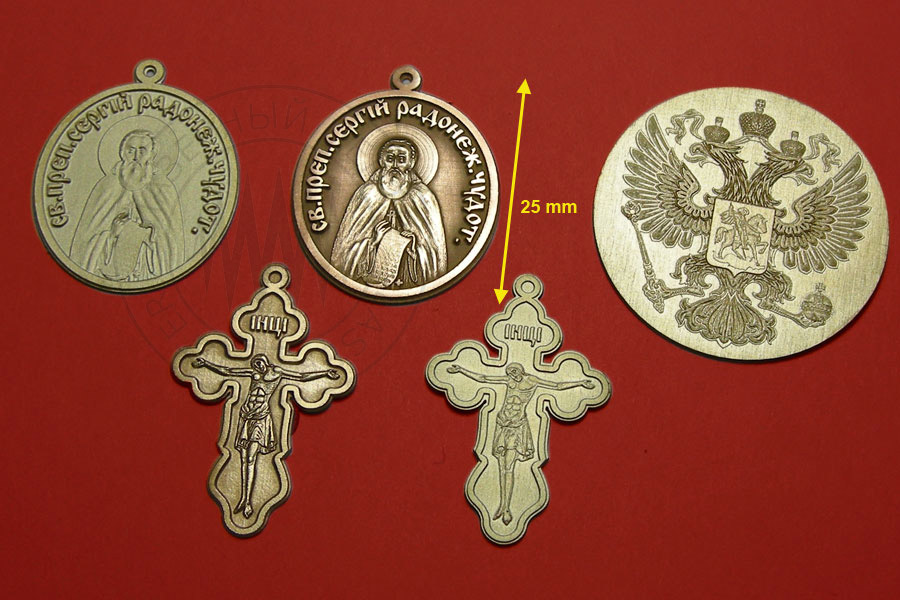

    Изготовление медали, памятных знаков с помощью трехмерной лазерной гравировки. Изготовление медали, памятных знаков с помощью трехмерной лазерной гравировки. Изготовление медали, памятных знаков с помощью трехмерной лазерной гравировки.
  7.

  8. Гравировка клише для переноса краски:


    Зона 3d гравировки символов -4х4 мм. Лазерная гравировка металлического клише для переноса краски Зона 3d гравировки символов -4х4 мм. Лазерная гравировка металлического клише для переноса краски Лазерная гравировка металлического клише для переноса краски

    Лазерная гравировка металлического клише для переноса краски Лазерная гравировка металлического клише для переноса краски Лазерная гравировка металлического клише для переноса краски
  9.

  10. Миниатюрные клише для штамповки, ударные клейма по металлу:


    Миниатюрные клише для штамповки Миниатюрные клише для штамповки. Глубина гравировки на ударном клише - 0,5 мм, толщина стенок - 0.1 мм.
    Наборные клейма. Наборные клейма. Габариты символов 0,5х1,5 мм, глубина гравировки 0,5 мм, ширина линий символа 0,1 мм.
    Ударные клейма производятся с помощью лазерной гравировкиУдарное клеймо.
    Ударное клеймо. Изготовлено на заказ с помощью лазерной гравировки.
    Ударное клеймо. Высота символов 3 мм, глубина гравировки 0,9 мм, ширина линий символа 0,1 мм.
    Ударное клеймо. Ширина линий символа 0,1 мм.
    Ударное клеймо. Высота символов 3 мм, глубина гравировки 0,5 мм, ширина линий символа 0,1 мм.
    Ударное клеймо. Высота символов 3 мм. Ударное клеймо изготовлено на заказ с помощью лазерной гравировки. Высокая точность изображения, долговечность материала.
    Ударное клеймо.Высота символов 3 мм, глубина гравировки 0,5 мм, ширина линий символа 0,1 мм.

  11.

  12. Гравировка пресс-форм для литья изделий из пластмасс:


    Форма для литья изделий из пластиков. Глубина гравировки - 0,1 мм. Высота маркировки пластиковой посуды Бокал и Вилка и кода пластика PS со знаком вторичной переработки - 9 мм. Нанесение маркировки символик вторичной переработки наносится на пресс-форму с помощью лазерной гравировки.Пресс-форма для литья пластиковой посуды.
    Глубина гравировки - 0,1 мм. Высота символа пластиковой посуды "Бокал и Вилка", кода пластика PS со знаком вторичной переработки, знака Таможенного союза EAC - 9 мм.
    Гравировка пресс-форм для литья. Лазерная гравировка символов переработки пластиков и знака пригодности использования пластикового контейнера для хранения пищевой продукции. Гравировка на литьевой форме пластиковой канистры символа "1 PET" и знака пригодности использования пластикового изделия для хранения пищевых продуктов.

    Гравировка пресс-форм для литья. Пресс-формы из металла гравируются лазером, который создает 3d изображение в металле. Гравировка пресс-форм из металла для литья пластиковых изделий. Лазер формирует четкое изображение, которое затем переносится на пластиковые изделия.
    Гравировка пресс-форм для литья. Создание с помощью 3д гравировки текстурной поверхности Гравировка пресс-форм для литья. Создание с помощью 3д гравировки текстуры на поверхности пресс-формы из металла.
  13.

  14. Гравировка по ГОСТ 26.008-85


    По технологии лазерной гравировки 3d нами освоено Гравирование шрифтов по ГОСТ 26.008-85:
    Профиль  гравированных букв по ГОСТ 26.008-85. Глубина гравировки 0.5 мм.Пример гравировки на алюминии шрифтов по ГОСТ 26.008-85. Шрифт 4.0, 3.0, 2.5, 2.0.Пример гравировки на алюминии шрифтов по ГОСТ 26.008-85. Шрифт 4.0, 3.0, 2.5, 2.0.Пример гравировки на алюминии шрифтов по ГОСТ 26.008-85. Шрифт 4.0, 3.0, 2.5, 2.0.Пример гравировки на алюминии шрифтов по ГОСТ 26.008-85. Шрифт 4.0, 3.0, 2.5, 2.0.
    подробнее + видео >>>



Рекомендуемое оборудование:

+ дополнительная опция - электропривод для вертикального перемещения маркировочного узла (по оси Z) с управлением от ПК (программное обеспечение - MaxiGraf)
