Лазерный сварочник Фотон-Компакт

Компактная система лазерной сварки в ручном и автоматическом режиме Фотон-Компакт

Высокопроизводительная лазерная сварка металлических изделий. Возможность работы с устройствами перемещения/подачи изделий: координатными столами и вращателями для сварки цилиндрических деталей.

Оборудование имеет высокоэффективную систему охлаждения и возможность сварки в среде защитного газа. Также сварочная головка комплектуется современной бинокулярной насадкой.

Компактность и удобство
Возможность регулирования диаметра луча (от 0,3 мм)
Высокие удельные характеристики

Получить коммерческое предложение

Применение оборудования

Сварка корпусов электронных компонентов

Ремонт ювелирных изделий и пр.

Изготовление объемных конструкций

Заказать образец с лазерной сваркой

Преимущества

Глубина
проплавления от 0,1 до 1 мм

Подбором параметров импульса, таких как длительность, диаметр пучка и энергия, можно достичь необходимой глубины и толщины проплавления. Все режимы сварки отображаются на дисплее.

Опыт
20 лет - 4000 станков

Отлаженная конструкция, многофункциональное ПО, проверенные временем комплектующие гарантируют длительную бесперебойную работу оборудования даже в тяжелых условиях.

Режим
"Pulse shaping"

Функция получения импульса с изменяющейся во времени интенсивностью открывает дополнительные технологические возможности, повышающие качество сварного шва, и расширяет номенклатуру свариваемых материалов.

Варианты комплектации

Стандартная

С вращателем ПВ60М

С вращателем ПВ60М и однокоординатным столом LESS

4х осевой автоматический модуль

Стандартная комплектация

Штатив с ручным перемещением сварочной головки по оси Z в сборе со столом с Т-образными пазами.
Сварочная головка в сборе с бинокуляром для визуального наблюдения зоны сварки, модулем поворотной призмы, фокусирующим объективом, защитным экраном, гибким подводом для защитного газа.
Блок управления системы с сенсорным ЖК дисплеем.

Вращатель ПВ60М

Устройство предназначено для вращения цилиндрических или конических изделий в процессе лазерной сварки. Автоматическая синхронизация вращения изделия и работы лазера обеспечивает однородность и герметичность сварных швов на телах вращения. Свариваемые детали зажимаются трехкулачковым самоцентрирующим патроном.

С вращателем ПВ60М и однокоординатным столом LES5

Координатный стол предназначен для линейного перемещения изделия в процессе лазерной сварки. Благодаря синхронизации перемещения изделия с работой лазера достигается однородность и герметичность стыковых и нахлесточных сварных швов.

4х осевой автоматический модуль

Блок управления системы с сенсорным ЖК дисплеем.
Блок питания и управления приводами перемещениями.
Автоматическая 3-х осевая система перемещения в сборе: каркас из алюминия, ось Z с электроприводом, 2х координатный стол с электроприводом.
Сварочная головка в сборе с бинокуляром для визуального наблюдения зоны сварки, модулем поворотной призмы, фокусирующим объективом, защитным экраном, гибким подводом для защитного газа.
Вращатель ПВ60М с 3х кулачковым патроном.
Управляющий ПК или ноутбук (опционально).

Панель управления системой Фотон-Компакт для лазерной сварки

Панель управления системой Фотон-Компакт с сенсорным ЖК дисплеем

Управление системой Фотон-Компакт для лазерной сварки осуществляется с помощью специальной встроенной сенсорной панели.

Данная панель позволяет гибко подстраиваться под различные материалы и задачи, оперативно изменяя:

длительность импульса;
частоту импульса;
форму импульса;
мощность излучения.

Видео обзор работы компактной системы лазерной сварки Фотон-Компакт в ручном и автоматических режимах:

Опции Фотон-Компакт

Вращатели

Координатный стол

Электропривод Z

Вытяжки

Поворотные устройства / Вращатели

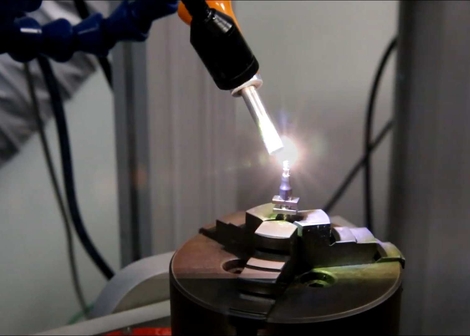

Вращатель - это специальное устройство, которое предназначено для автоматического вращения изделия при лазерной обработке.

В зависимости от массы и размеров изделий применяются различные модели вращателей.

Подробнее

Стол однокоординатный LES 5

Лазерные системы могут быть укомплектованы однокоординатным столом. Его использование делает зону сварки больше и, соответственно, увеличивает габаритные размеры свариваемых изделий. Совместное применение двух таких столов позволяет создать двухкоординатную систему, расширяющую поле обработки по осям X и Y.

Стол 2-х координатный КТ70

Стол 2-х координатный КТ70 имеет специальное основание для удобного крепления к рабочему столу и применяется для точного ручного позиционирования изделия в процессе сварки.

Электропривод штатива сварочной головки по оси Z

Позволяет автоматически перемещать сварочную головку по вертикали во время сварки детали для корректировки фокусного расстояния. Например, при сварке прямоугольных корпусов интегральных сборок.

Подробнее

Аспирационные системы (вытяжки)

Аспирационные системы (вытяжки) обеспечивают удаление воздуха из зоны обработки лазера и его последующую очистку от продуктов сгорания, дыма и запахов.

В зависимости от модели, конструкции и конфигурации лазерного оборудования могут применяться аспирационные системы фирм КАМА и RD.

Вытяжки KAMA Вытяжки RD

Удобное программное обеспечение

Современное многофункциональное ПО для быстрой и удобной работы.

Программный комплекс "MaxiGraf TM" позволяет гибко управлять координатными системами (вращатели, столы) при сварке.

Подробнее о ПО "MaxiGraf TM"

Получить демоверсию ПО

Программный комплекс MaxiGraf TM позволяет гибко управлять координатными системами (вращатели, столы) при сварке.

Как работает установка для лазерной сварки Фотон-Компакт

Получить консультацию

Где работает Фотон-Компакт

Медицинская отрасль

Электронная отрасль

Учебные заведения

Рекламная отрасль

Ювелирное дело

Медин-Урал, Екатеринбург

- производит профессиональные медицинские изделия для микрохирургии, офтальмологии, нейрохирургии, сосудистой и общей хирургии.

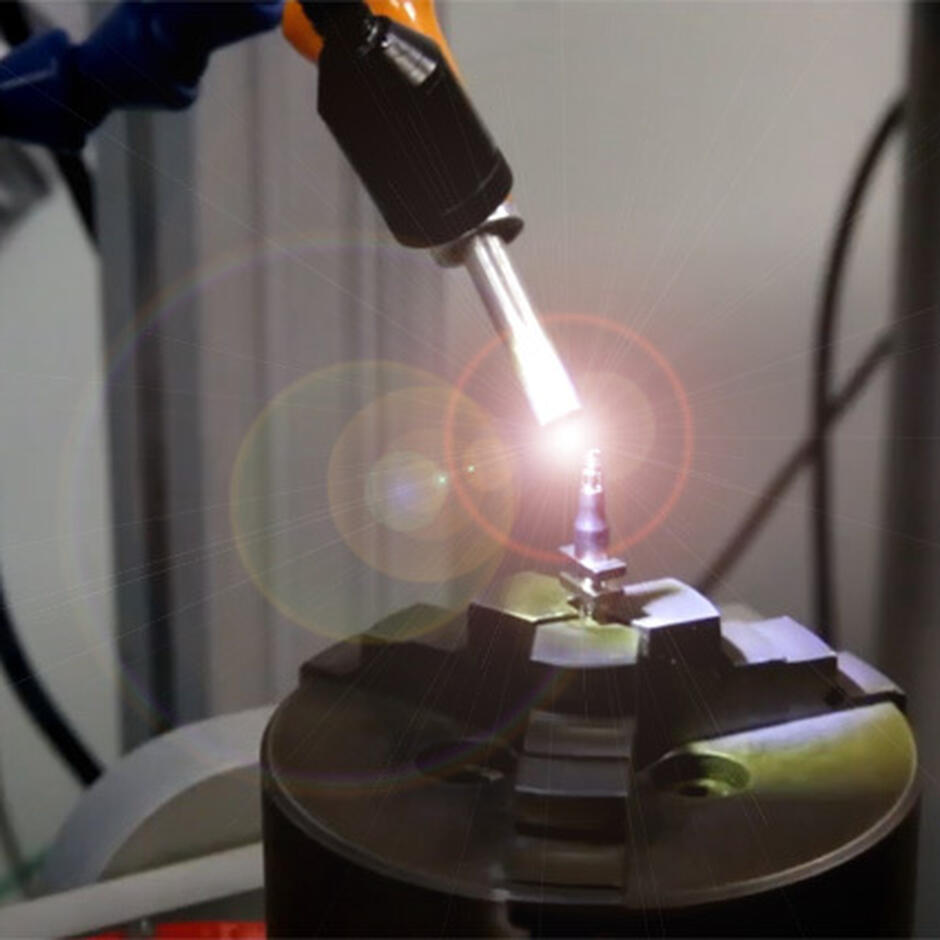

Лазерная сварка используется при изготовлении кардиостимуляторов, имплантируемых устройств, эндоскопических инструментов, сильфонов, диафрагм, хирургических устройств и стоматологических инструментов.

«Rumex instrument», Республика Татарстан, Казань

- специализируется на изготовлении микрохирургического инструментария для офтальмологии и кардио-хирургии.

Лазерная сварка применяется к деталям на производстве ответственных медицинских инструментов.

Подробнее

Завод Элекон, Татарстан

- разрабатывает и производит электрические соединители, которые применяются в общепромышленной технике.

С применением лазерной сварки производится соединение и герметизация корпусов изделий.

НТО "ИРЭ-Полюс", Фрязино, Московская область

- специализируется на разработке и производстве мощных волоконных усилителей и лазеров, а также приборов на их основе.

Установка для лазерной сварки работает на предприятии в отделе научно-исследовательских работ и разработок.

ФГУП НПО Автоматики, Екатеринбург

- разрабатывает и производит системы управления и радиоэлектронной аппаратуры для космической техники;

- автоматизирует технологические процессы в различных отраслях отечественной промышленности.

Лазерная сварка применяется для соединения металлических деталей в радиоэлектронике и электротехнике.

Томский политехнический университет

Установка для лазерной сварки входит в комплекс оборудования лазерной лаборатории Университета.

На лазерной системе проводятся лабораторные сварочные работы, научные исследования и отработка технологий.

Подробнее о оснащении лаборатории вуза лазерным оборудованием

ГБПОУ "Колледж связи №54", Москва

На базе колледжа имеется лаборатория с лазерными системами сварки, резки и маркировки в которой ведётся подготовка конкурсантов Москвы к региональным и национальным чемпионатам по профессиональному мастерству, а также чемпионату «Московские мастера» по стандартам WorldSkills Russia по компетенции «Лазерные технологии».

Фабрика наружной рекламы "ЗНАК", Воронеж

- производит рекламные конструкции; вывески, объемные фигуры и буквы.

Сварочный лазер Фотон-Компакт является развитием серии лазеров BlackLight, применяющийся при создании рекламных металлоконструкций на фабрике "Знак" (см. видео).

Сложный Профиль, Санкт-Петербург

- занимается изготовлением рекламных конструкций, торгового и рекламного оборудования.

Для выполнения работ по лазерной сварке рекламных конструкций из тонкого металла, изготовления объемных букв, на предприятии используется установка лазерной сварки.

Атмосфера, Сургут

- производит рекламные конструкции любых форм и размеров.

Установка для лазерной сварки используется для сварки металлических конструкций и каркасов.

Казахстанский монетный двор, Усть-Каменогорск

- предприятие, выпускающее монеты, государственные награды, ордена, медали, ювелирные изделия и сувенирную продукцию.

При создании ювелирных изделий применяют лазерную сварку для скрепления тонких деталей из металла.
