Фотон Компакт

Фотон Компакт - компактная система для лазерной сварки в ручном и автоматическом режиме.

  • Компакность и удобство
  • Высокие удельные характеристики
  • Высокоэффективная система охлаждения
  • Удобное меню настройки и выбора параметров сварки
  • Программируемая форма импульса лазерного излучения
  • Возможность регулирования диаметра луча (от 0.15 мм)
  • Возможность подключения видеоадаптера с видеокамерой
  • SMA-разъем для подключения различных оптических устройств
  • Синхронизация с устройствами перемещения/подачи изделий
  • Возможность сварки в среде защитного газа
  • Широкий выбор осветителей зоны сварки
  • Оптимальная стандартная комплектация и дополнительные опции.

Новый сварочный лазер Фотон Компакт является развитием популярной серии лазеров BlackLight

оборудование для микросварки
Базовая комплектация системы лазерной сварки Фотон-Компакт
оборудование для микросварки

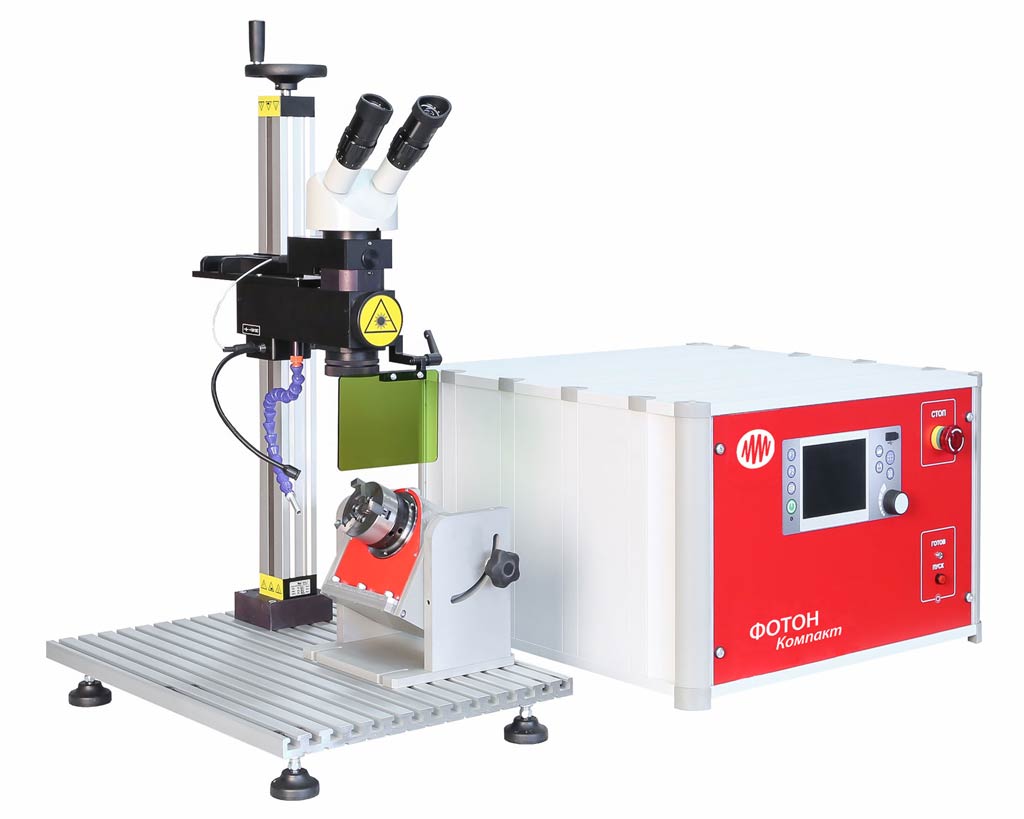

Фотон-Компакт с устройством вращения
оборудование для микросварки

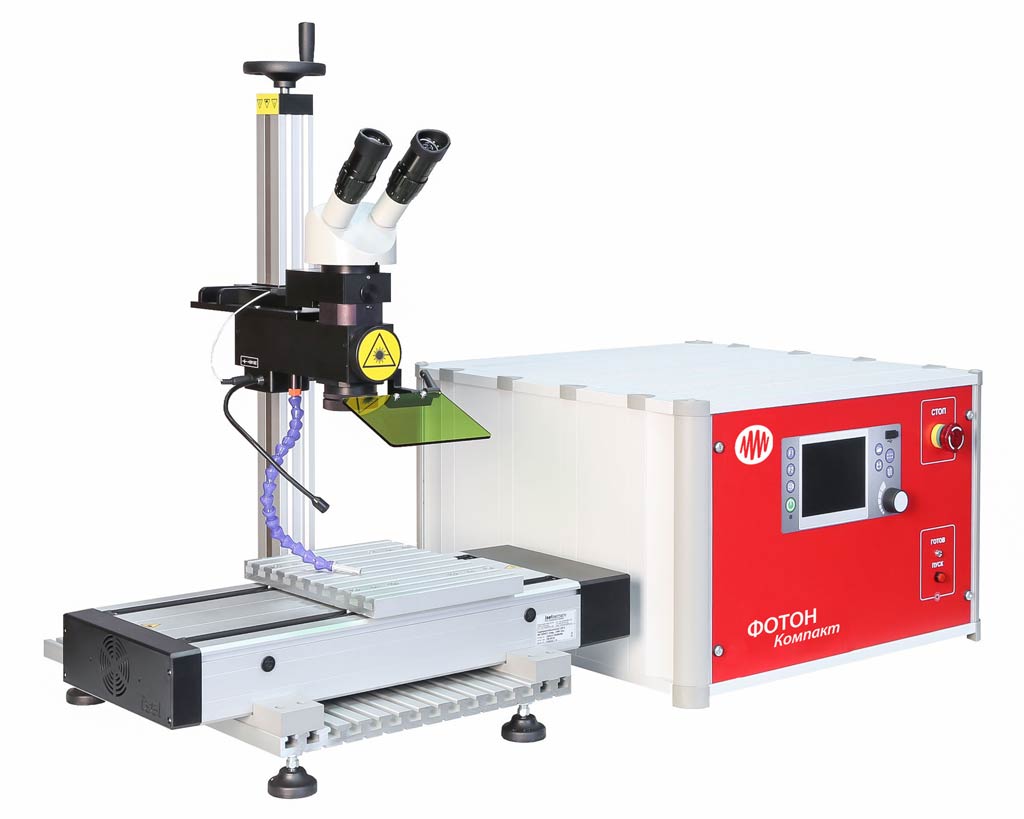

Аппарат для лазерной сварки с координатным столом

Учитывая весь положительный опыт, накопленный при производстве лазеров BlackLight, а также пожелания наших заказчиков, инженерами Лазерного Центра была разработана новая конструкция - Фотон Компакт, которая позволяет существенно расширить сферу применения данного устройства для лазерной сварки:

  • В аппарате лазерной сварки Фотон Компакт имеется возможность работы с устройствами перемещения/подачи изделий: координатными столами, а также  вращателем  для сварки цилиндрических деталей.
  • Сварочная головка с бинокуляром может комплектоваться 3-мя видами осветителей: внутренним, внешним с гибкой подводкой и внешним кольцевым. Доступны любые сочетания осветителей.
  • Если необходим контроль процесса сварки, мы можем предложить заказчикам видеоадаптер, выводящий качественную картинку на большой экран. Видеоадаптер может комплектоваться электронным перекрестьем, которое позволяет контролировать процесс сварки на TV экране или экране монитора.
  • Для улучшения эргономики рабочего места оператора, к сварочной головке предлагается дополнительная поворотная насадка, которая разворачивает окуляры под прямым углом к оптическому каналу.
  • Возможность сварки в среде защитного газа существенно улучшена. Теперь для подачи газа можно использовать специальный конус, надёжно защищающий зону сварки.
  • Доступен для заказа специализированный объектив, позволяющий получить сварочное пятно диаметром 150 мкм и 30х увеличение в оптическом канале.
  • В сварочном лазере Фотон Компакт повышена производительность системы охлаждения и при этом снижен  уровень шума работы прибора.
  • Для заказчиков по-прежнему доступны традиционные опции – держатель для оптоволокна, сварочный объектив со сменными размерами пятна.
Области применения оборудования для лазерной сварки Фотон Компакт:
  • точечная сварка "встык",
  • сварка чистых материалов без внесения примесей,
  • лазерная наплавка, ремонт пресс-форм и исправление их дефектов,
  • лазерная сварка деталей и инструмента медицинского назначения, в т.ч. нержавеющей стали, титана, сплавов типа хром-кобальт-молибден,
  • сварка и ремонт ювелирных изделий, часовых механизмов, очковых оправ,
  • соединение составных частей объемных букв и конструкций,
  • поверхностное упрочнение материалов, наваривание режущих и рубящих кромок,
  • прецизионная лазерная сварка в микроэлектронике и приборостроении, герметизация химических источников тока.
Образцы лазерной сварки:
Лазерная сварка при ремонте часовых механизмовКупить станок для лазерной сварки объемных букв. Образец: объемная буква из металла сделана с применением лазерной сварки на установке ФотонКомпакт.Лазерная сварка при электронных компонентов на установке ФотонКомпакт.Лазерная сварка при ремонте часовых механизмовАвтоматизированная лазерная сварка с вращением на установке ФотонКомпактЛазерная сварка на установке ФотонКомпакт. Герметичная сварка изделий в электронной отрасли.Купить установку для лазерной сварки. Образец работы установки: герметичная сварка изделий в электронной отрасли.Лазерная сварка. Герметичная сварка изделий в электронной отрасли.Купить станок для лазерной сварки. Образец: герметичная сварка изделий в электронной отрасли.Лазерная сварка на установке ФотонКомпакт. Герметичная сварка изделий в электронной отрасли.

Видео:

Лазерная сварка Лазерная сварка
Видео лазерной сварки предоставила компания
Rumex, Казань - производитель медицинского инструмента

Видео процесса лазерной сварки и герметизации корпуса из ковара на установке ФотонКомпакт:



Технические характеристики аппарата Фотон Компакт:

Длина волны лазерного излучения 1,064 мкм
Максимальная энергия импульса 50 Дж
Диапазон длительностей импульса 0,4...20 мс
Частота следования импульсов 0,5...20 Гц
Максимальная пиковая мощность 4 кВт
Средняя мощность излучения до 50 Вт
Длина волны подсвечивающего лазера 650 нм
Ресурс лампы накачки 10 млн. импульсов
Кратность увеличения оптической системы 16х
Диапазон регулирования диаметра пятна лазера 0,15 – 2 мм (сменные объективы)
Габаритные размеры и вес:
   Блок питания и управления:
   Бинокуляр со штативом и столом:

350 х 550 х 540 мм, 35 кг
375 х 500 х 800 мм, 25 кг
Электропотребление ~ 220...230 В, 50 Гц,16А

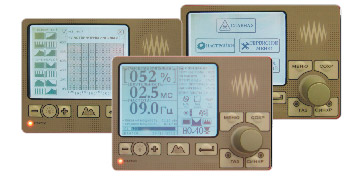

Панель управления лазером позволяет регулировать длительность, частоту, форму импульса и мощность лазера:
Панель управления аппаратом лазерной сварки Фотон Компакт

Программный комплекс "МаксиГрафTM" управляет перемещением координатного стола и вращателя.

Стандартная комплектация:

- Блок генерации Фотон Компакт;
- Стол с вертикальной направляющей;
- Сварочная головка с бинокуляром;
- Внешний осветитель;
- Конус подачи защитного газа;
- Программное обеспечение SinMark.



Дополнительное оборудование:

- Вращатели ПВ60 и ПВ60М:

оборудование для микросварки

Устройства предназначены для вращения  цилиндрических или конических изделий в процессе лазерной сварки. Автоматическая синхронизация вращения изделия и работы лазера обеспечивает однородность и герметичность сварных швов на телах вращения. Свариваемые детали зажимаются трехкулачковым самоцентрирующим патроном.

Видео процесса лазерной сварки с устройством для вращения изделия:




- Координатный стол LES 5 с ходом 210 мм:

оборудование для микросварки

Координатный стол предназначен для линейного перемещения изделия в процессе лазерной  сварки. Благодаря синхронизации перемещения изделия с работой лазера достигается однородность и герметичность стыковых и нахлесточных сварных швов.





Компании, которые используют в своем производственном процессе установки для лазерной сварки
BlackLight и ФотонКомпакт

Фабрика наружной рекламы ЗНАК Румэкс инструментс ФГУП НПО Автоматики Сарапульский электрогенераторный завод Томский политехнический университет Медин-Урал - завод медицинских инструментов Новые Инструментальные Решения Артефакт Рекламное агентство «Атмосфера» , Нефтеюганск
