"RX-50/150" - оборудование для прецизионной лазерной резки

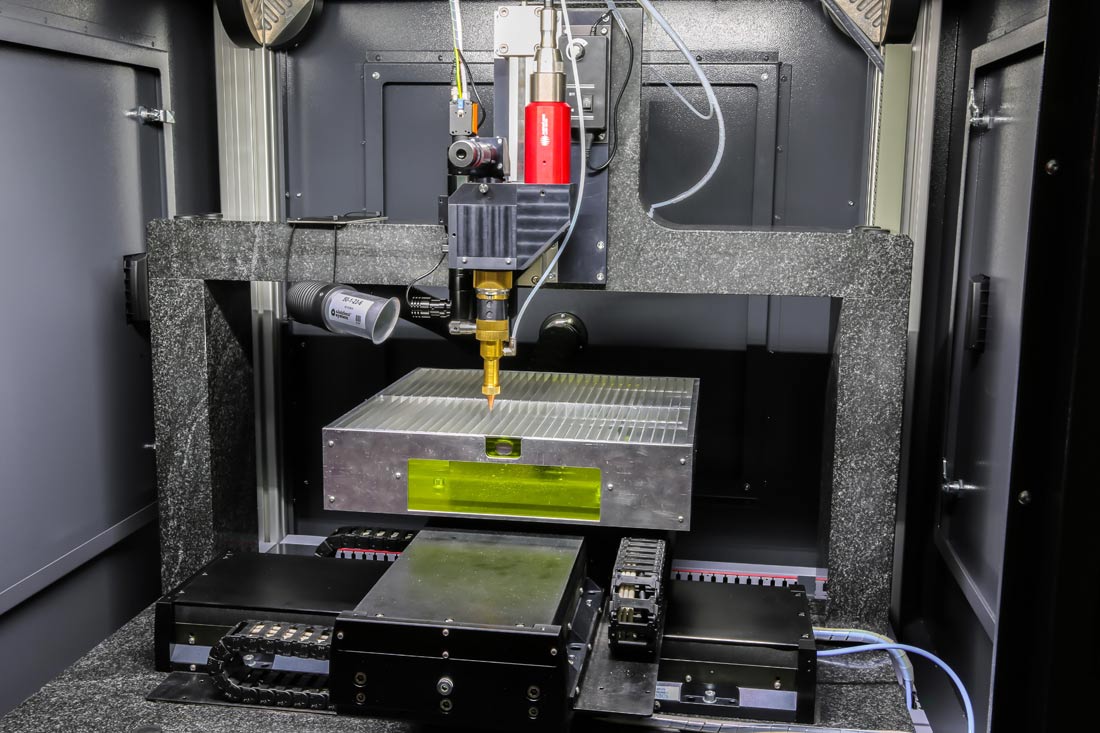

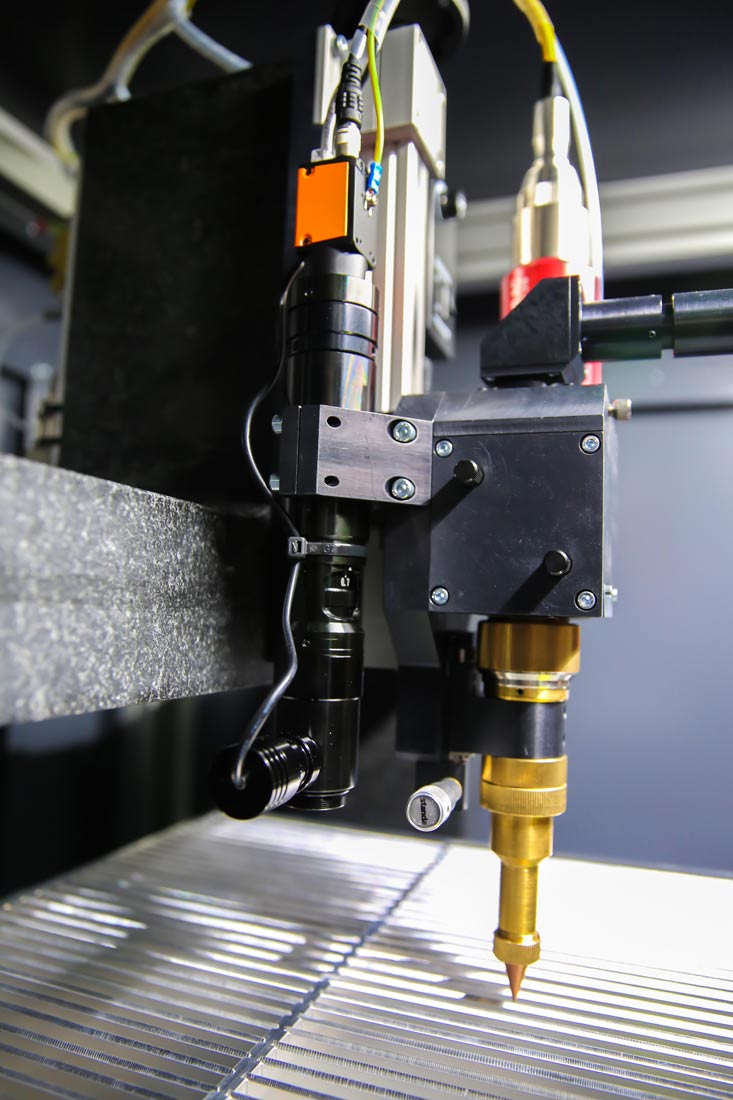

RX - лазерная технологическая установка  прецизионной резки материалов
RX-50/150 - лазерная технологическая установка для высокоточной резки металлов, керамики, спецсоставов. От 20 мкм. RX-50/150 - лазерная технологическая установка для высокоточной резки металлов, керамики, спецсоставов. От 20 мкм.
  • уникальные технологические возможности по высокоточной обработке (резка, прошивка) тонколистовых материалов,
  • возможность резки металлов до 3 мм,
  • надежность и минимальные эксплуатационные затраты,
  • высокое качество и гибкость технологии резки.

Назначение и специализация RX-50:
Сверхточная лазерная резка металлов (латунь, медь, сталь, золото, нитинол, титан и др.) толщиной от 20 микрон до 0,5 мм.

Назначение и специализация RX-150:
Сверхточная лазерная резка металлов (латунь, медь, сталь, золото, нитинол, титан и др.) толщиной от 50 микрон до 1,0 мм (опционально: черные металлы до 3 мм, алюминий до 2 мм, латунь 1,5 мм) и неметаллов (керамика, графит, слюда и пр.) толщиной до 4 мм.

Превосходные пространственно-временные характеристики излучения волоконного лазера в совокупности с оригинальными техническими решениями, примененными в конструкции установки, обеспечивают прецизионную точность и высокое качество резки.

Продукция, изготовленная на станках лазерной резки серии RX, находит широкое применение в различных защитных технологиях, микроэлектронике, ювелирном производстве, медицине и пр.

Видео работы оборудования для лазерной резки станка RX 50/150:

Лазерная резка, изготовление основы микроэлементов для электроники. Лазерная резка медицинских стентов Лазерная резка графита. Толщина – 4 мм. Лазерная резка графита. Толщина – 4 мм.


Технические характеристики лазерных станков RX:

  RX-50 RX-150
Поле обработки 250x250 мм * 250x250 мм *
Точность позиционирования +/- 30 мкм на длине 250 мм +/- 30 мкм на длине 250 мм
Точность повторного позиционирования 3 мкм 3 мкм
Программно-аппаратное разрешение 2,5 мкм 2,5 мкм
Скорость перемещения регулируемая, до 100 мм/с регулируемая, до 100 мм/с
Обрабатываемые материалы металлы и сплавы, неметаллические материалы, непрозрачные для длины волны излучения лазера
Толщина обрабатываемого материала От 50 мкм до 500 мкм От 50 мкм до 1000 мкм (до 3 мм)
Минимальная ширина реза 20 мкм 40 мкм (возможно до 25 мкм)
Тип лазера иттербиевый импульсный волоконный лазер IPG-Photonics производства "НТО "ИРЭ-Полюс" Россия
Длина волны лазерного излучения 1,05-1,07 мкм.
Частота следования импульсов регулируемая, от 50 кГц до 100 кГц регулируемая, от 10 Гц до 2000 Гц
Охлаждение автономное воздушное автономное воздушное
Ресурс лазера > 100 000 час. > 100 000 час.
Максимальная выходная мощность лазера 50 Вт В импульсном режиме 150 Вт
В непрерывном  режиме 200 Вт
Максимальная энергия в импульсе лазера 1,0 мДж 15,0 Дж
Электропотребление ~220 В, 50 Гц, до 1,5 кВт ~220 В, 50 Гц, до 2,5 кВт
Габаритные размеры (ш/г/в), вес 2270 х 2470 х 2050 мм, до 900 кг 2270 х 2470 х 2050 мм, до 900 кг
Требования к помещению Температура +15…+30оС, отн. влажность до 80% без конденсата
*  -  возможно иное по требованию Заказчика.



Характерная скорость лазерной резки некоторых материалов на системе RX-50:

Материал Толщина, мм Скорость резки, мм/с, max
Медь 0,15 5
Латунь 0,2 4
Нерж. сталь 0,2 3
Нерж. сталь 0,5 1
Режим резки газолазерная резка
Режущий газ кислород, воздух



Характерная скорость лазерной резки некоторых материалов на системе RX-150:

Материал Толщина, мм Скорость резки, мм/с, max
Медь 0,4 6
Латунь 0,5 10
Нерж. сталь 1 6
Сталь 3 2 3
Режим резки газолазерная резка
Режущий газ кислород, воздух



На фото: примеры применения и результаты работы станка для прецизионной лазерной резки RX:

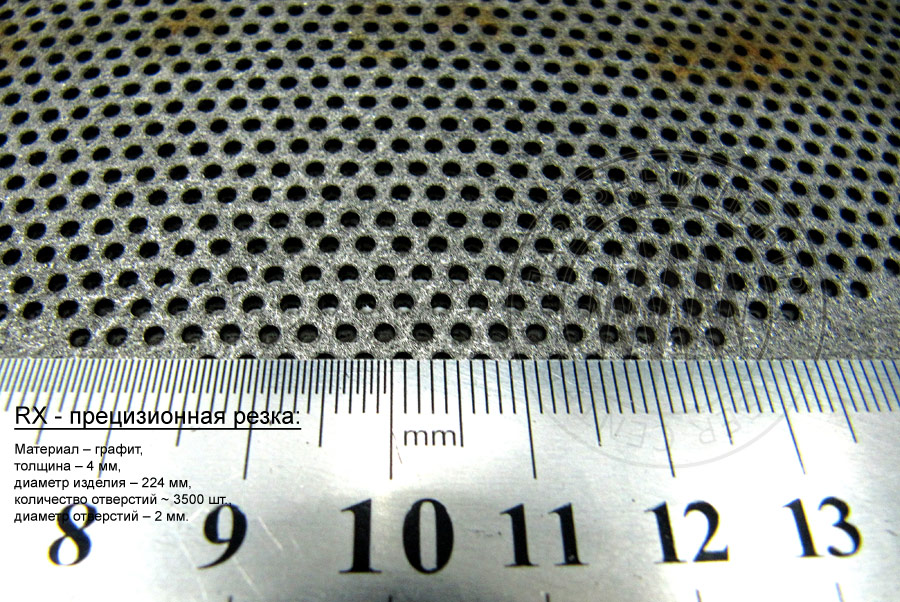

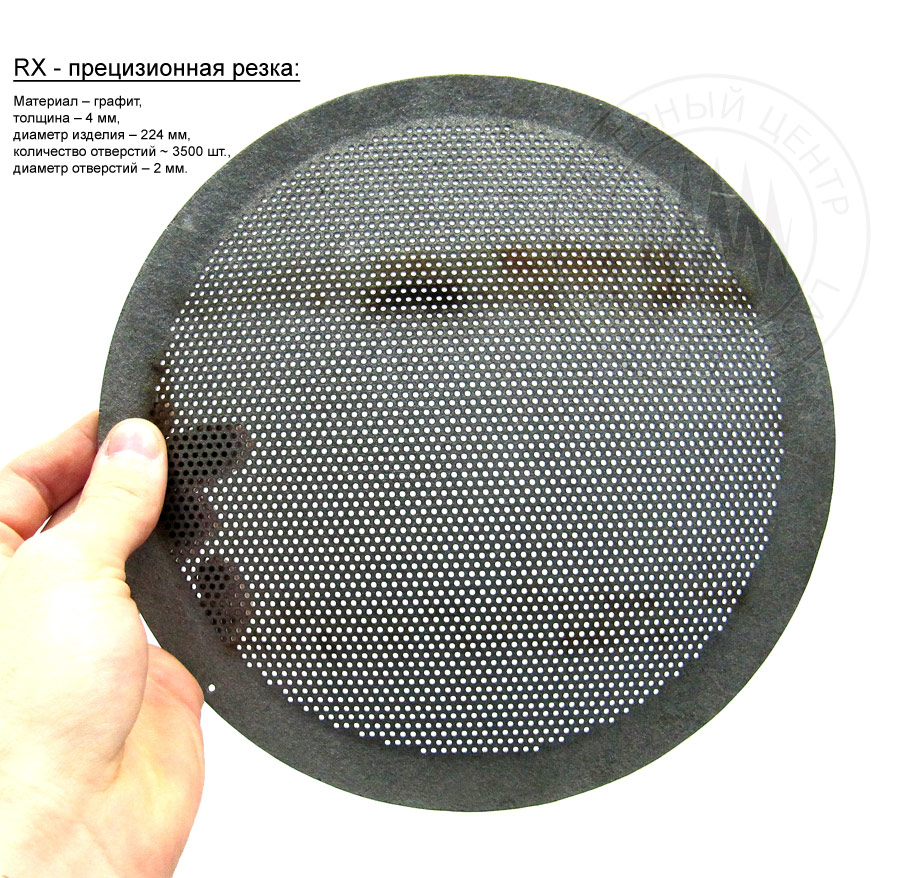

  • Резка графита:

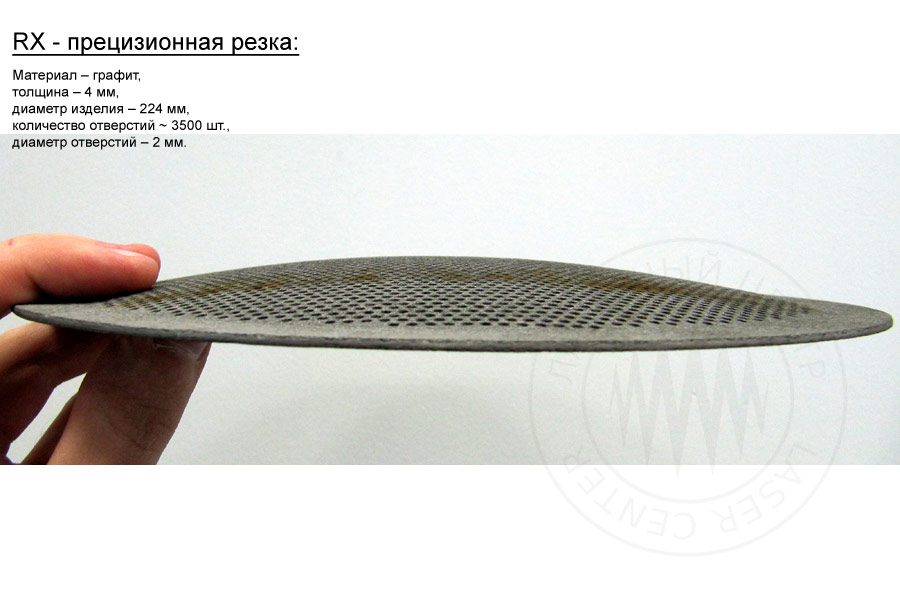

    Лазерная резка графита. Количество отверстий ~ 3500 шт. Станок для лазерной резки RX. Лазерная резка графита. Диаметр отверстий – 2 мм. Станок для лазерной резки RX. Лазерная резка графита. Толщина – 4 мм. Станок для лазерной резки RX.
    Материал - графит, толщина - 4 мм, диаметр изделия - 224 мм,
    количество отверстий ~ 3500 шт., диаметр отверстий - 2 мм.


    Лазерная резка графита. Производится на станке для лазерной резки RX. Лазерная резка графита. Диаметр отверстий – 3 мм. Выполнено на станке для лазерной резки RX. Лазерная резка графита. Толщина – 4 мм. На видео работа станка для лазерной резки RX.

    Материал - графит, толщина - 4 мм, диаметр изделия - 500 мм,
    количество отверстий ~ 7000 шт., диаметр отверстий - 3 мм.

    смотреть видео Лазерная резка графита

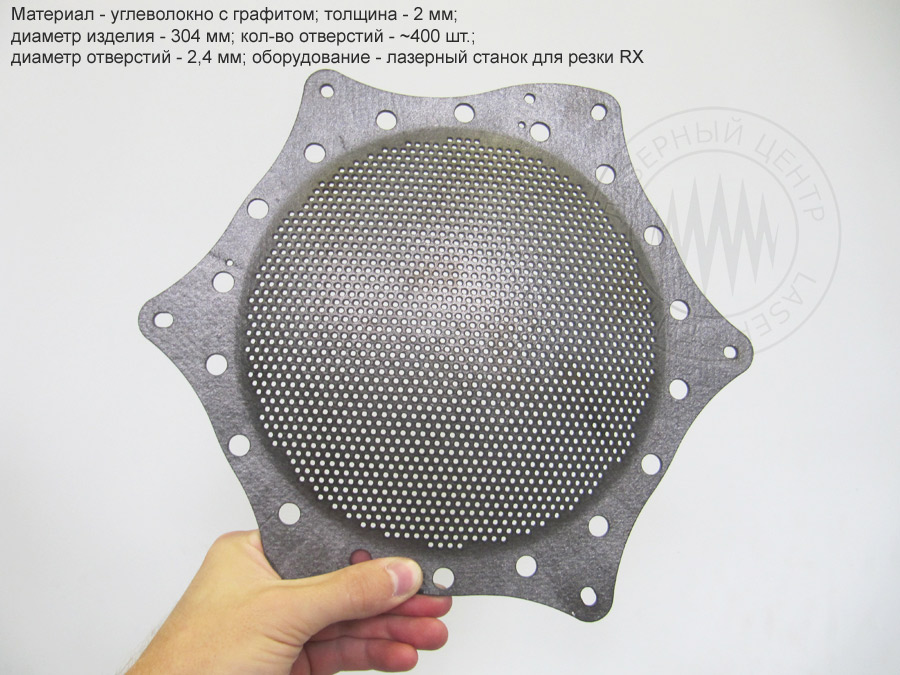

    Лазерная резка углеволокна с графитом выполнена на лазерном станке для резки RX.  Диаметр отверстий 2,4 мм. Лазерная резка углеволокна с графитом выполнена на лазерном станке для резки RX. Диаметр отверстий 2,4 мм.

    Материал - углеволокно с графитом, толщина - 2 мм, диаметр изделия - 304 мм,
    количество вырезанных отверстий - ~400 шт., диаметр отверстий - 2,4 мм.
  •

Применение станка для лазерной резки RX в медицине:

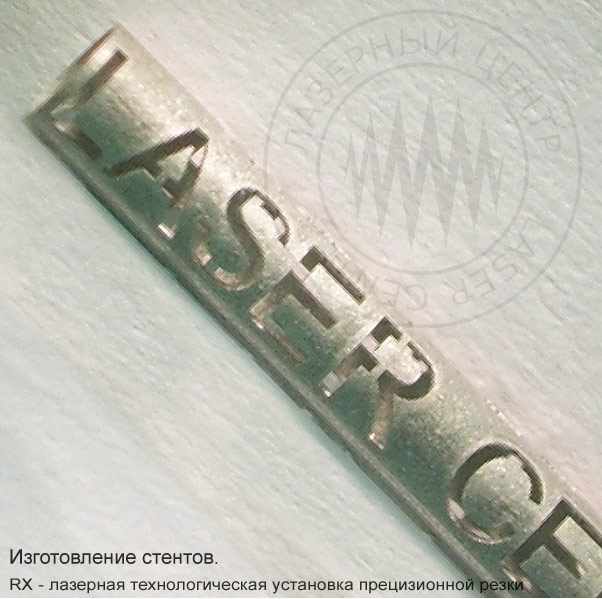

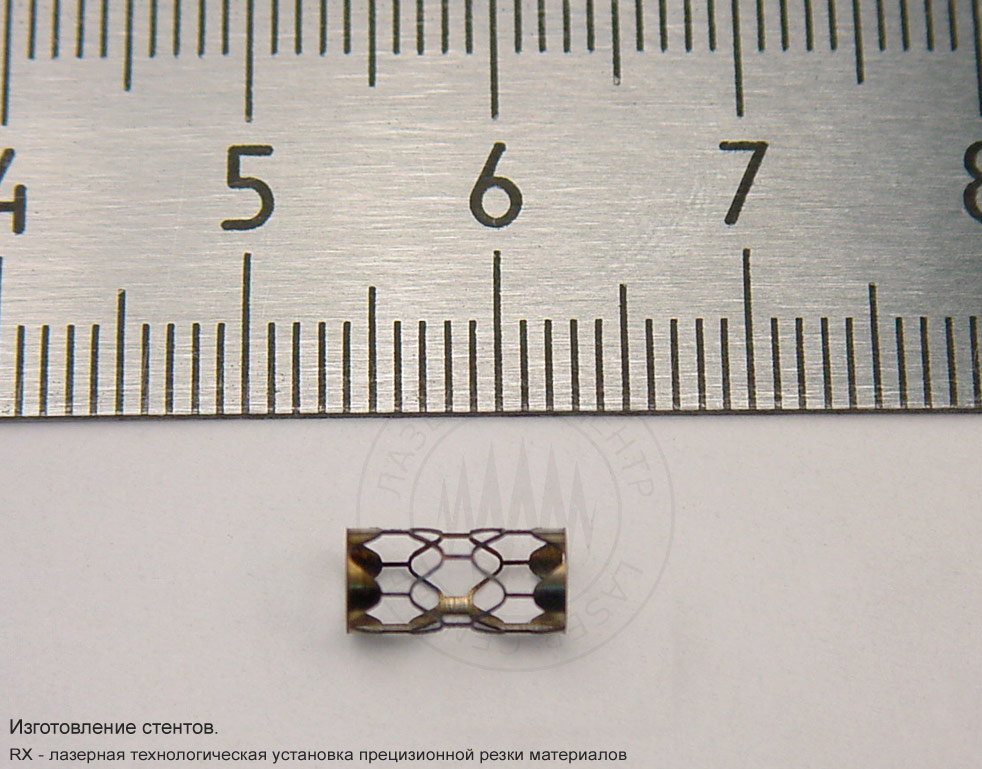

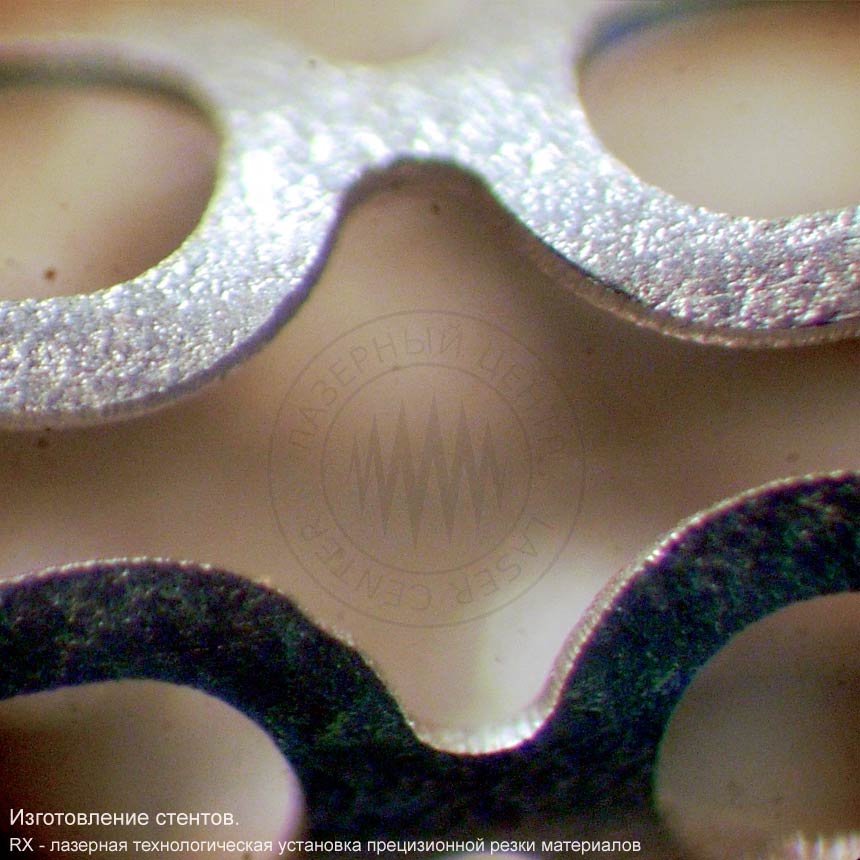

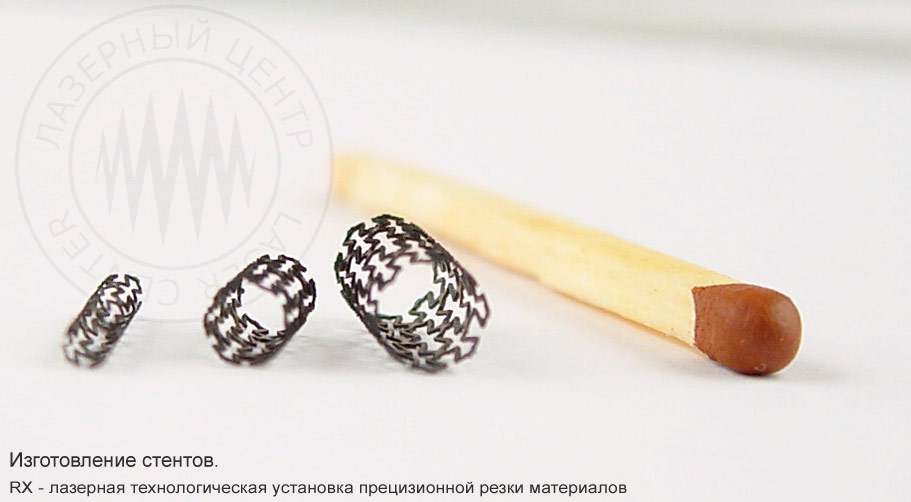

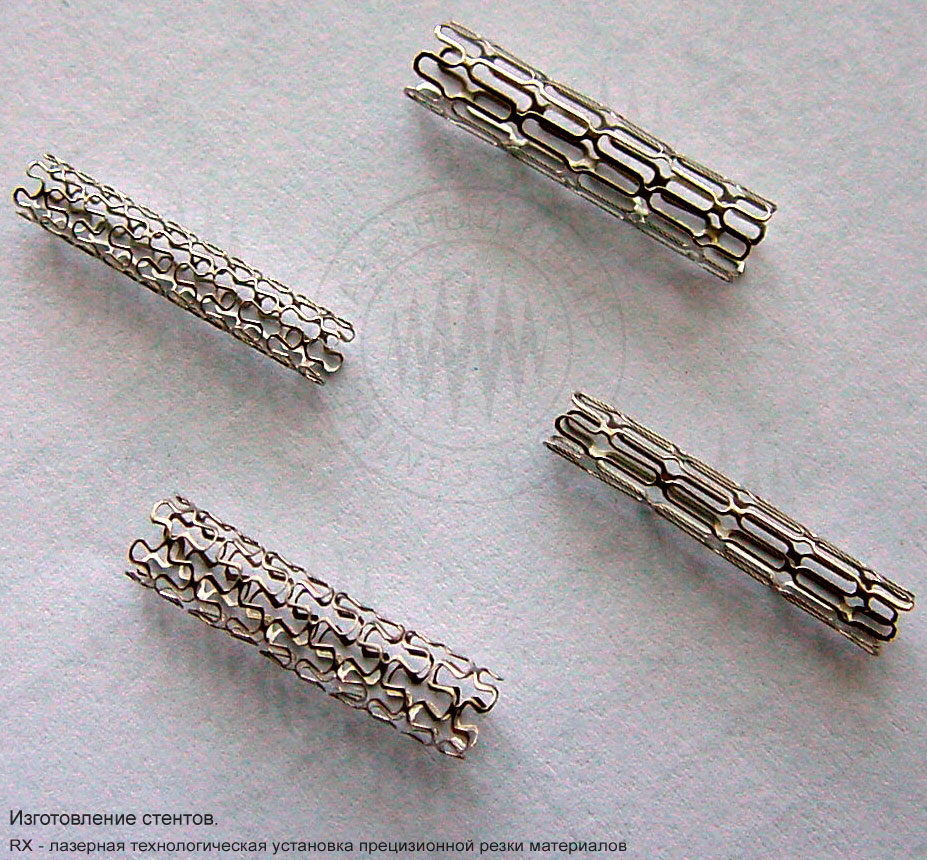

  • Изготовление стентов:
    Прецизионная лазерная резка металлов, изготовление стентов на станке RX. прецизионная лазерная резка, изготовление стентов производилось на лазерном станке RX. прецизионная лазерная резка металлов, изготовление стентов производилось на высокоточном лазерном станке RX. изготовление медицинских стентов изготовление стентов, лазерная резка стент
    изготовление медицинских стентов диаметром 1,6-7 мм, толщиной стенки 100-150 мкм, минимальной шириной перемычек менее 100 мкм. Специальная методика обработки стента для удаления грата и микронеровностей, возникающих в процессе резки.

    смотреть видео Лазерная резка стентов для стентирования сосудов

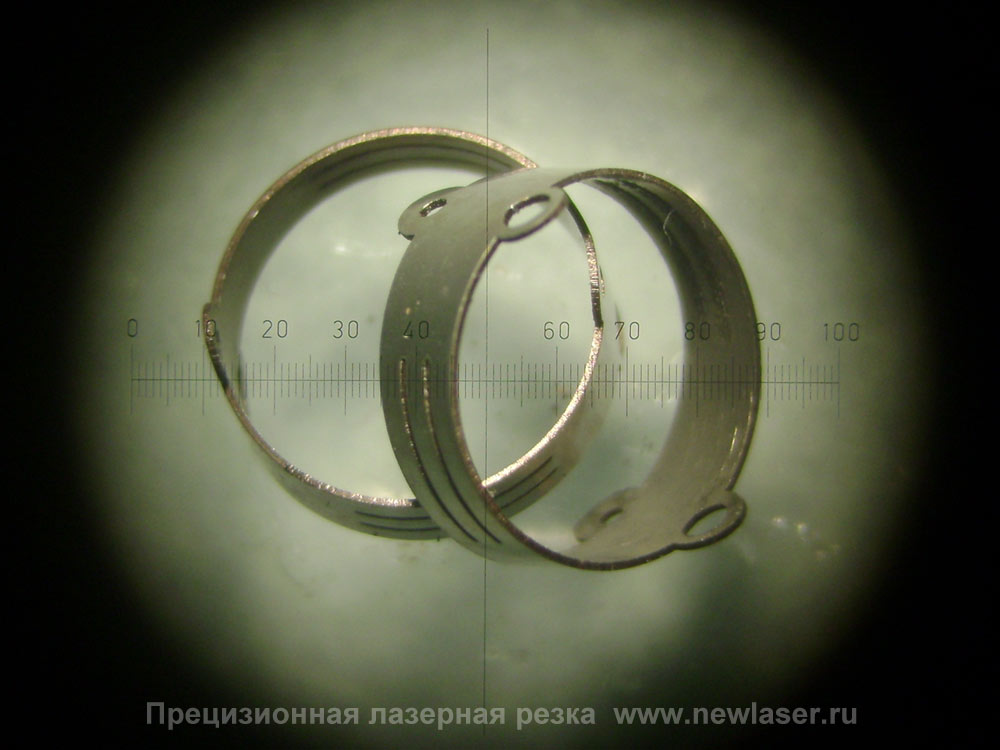

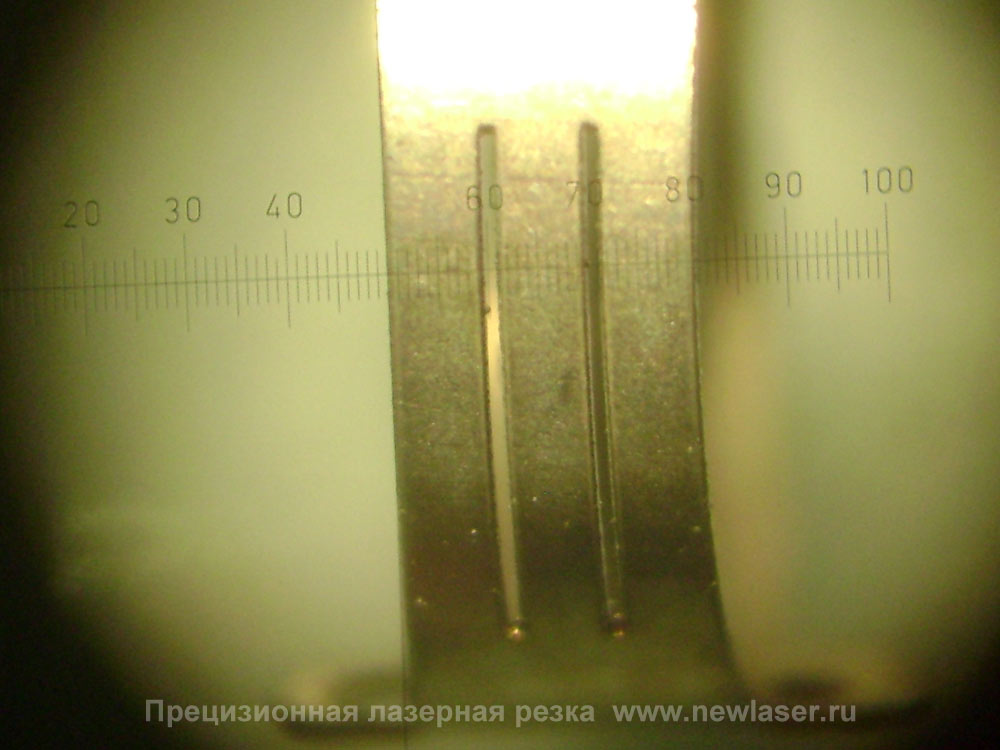

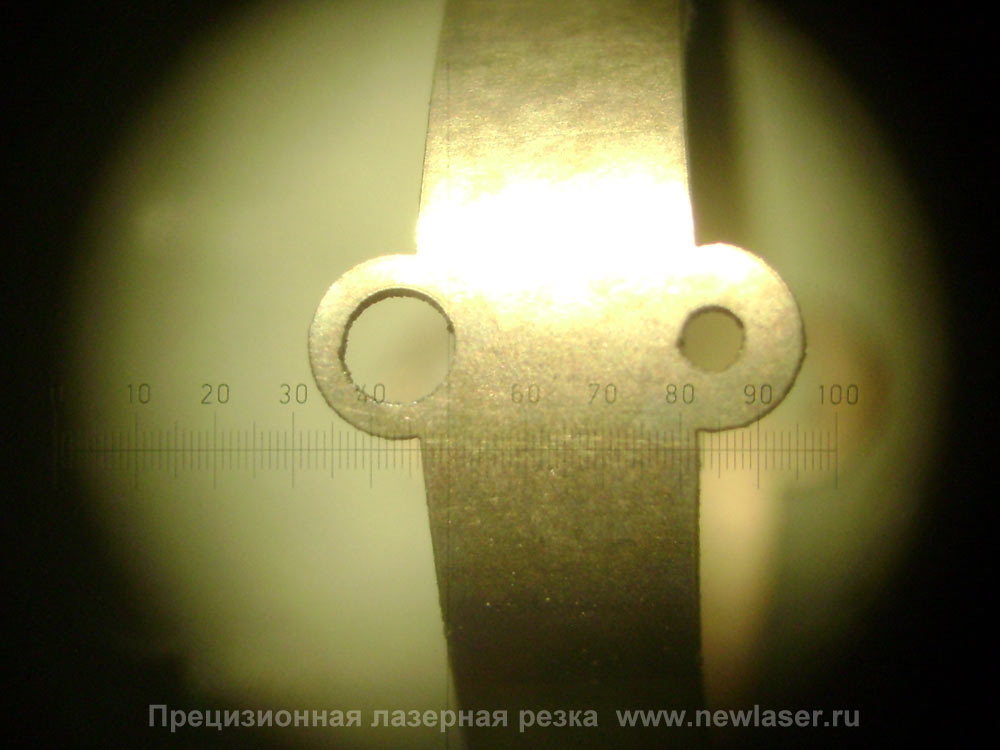

  • Резка колец для эндоскопов:
    Фото колец для эндоскопов. Изготовление миниатюрных изделий по заказу методом прецизионной лазерной резки на лазерном станке для резки металла RX. Фото колец для эндоскопов. Изготовление миниатюрных изделий по заказу методом прецизионной лазерной резки из титаносодержащей стали. Фото колец для эндоскопов. Изготовление миниатюрных изделий методом прецизионной лазерной резки по заказу с толщиной стенки 0,1 мм на лазерном станке для резки металла RX.
    Фото колец для эндоскопов после обработки травлением, изготовленных на системе RX по заказу для ЛОМО из металлической трубки диаметром 5,9 мм и толщиной стенки 0,1 мм. Материал - сталь 12Х18Н10Т.



Применение лазерного станка для высокоточной резки RX при производстве электрокомпонентов:

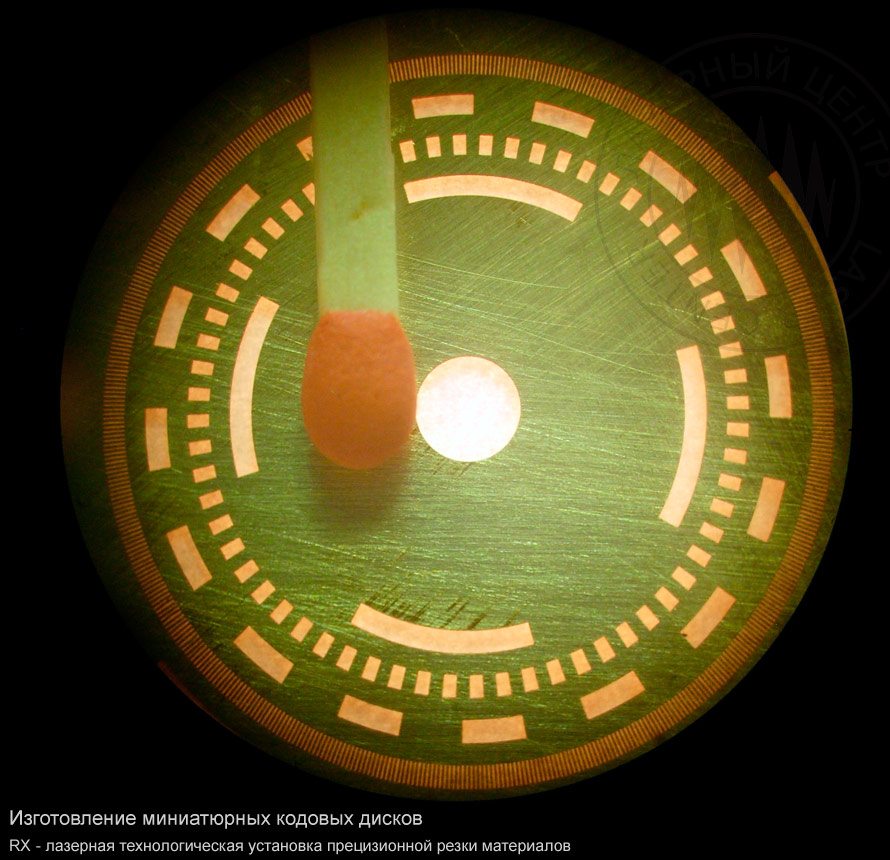

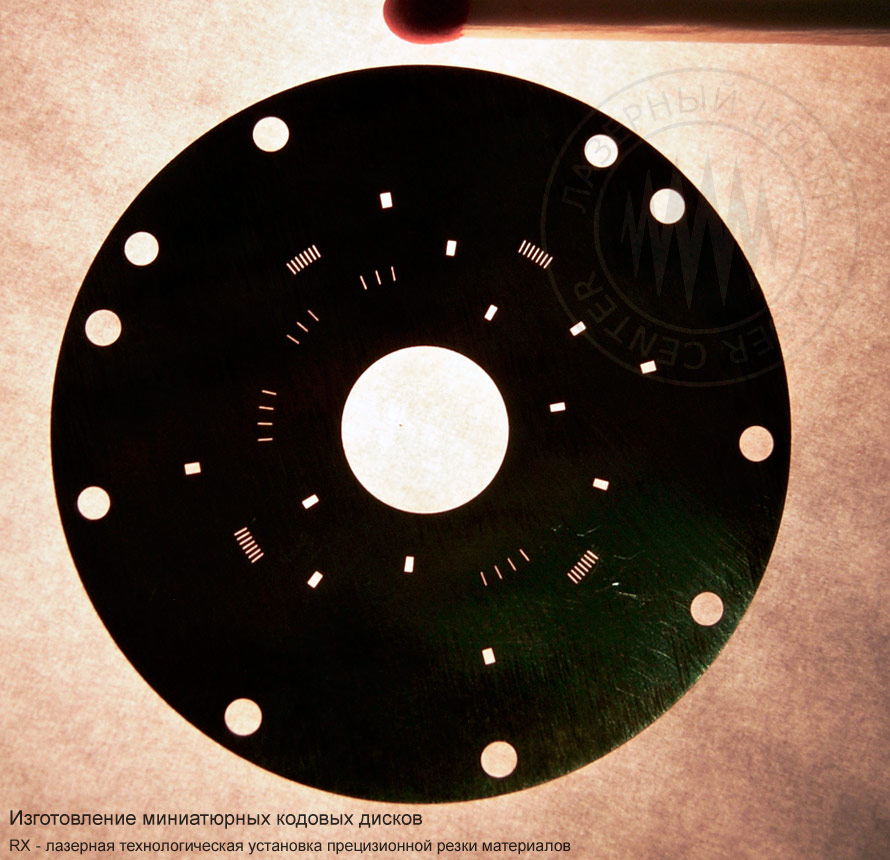

  • Изготовление миниатюрных кодовых дисков:
    прецизионная лазерная резка латуни, изготовление миниатюрных кодовых дисков прецизионная лазерная резка металлов, изготовление миниатюрных кодовых дисков прецизионная лазерная резка, изготовление миниатюрных кодовых дисков
    минимальная ширина окошек – 80 мкм

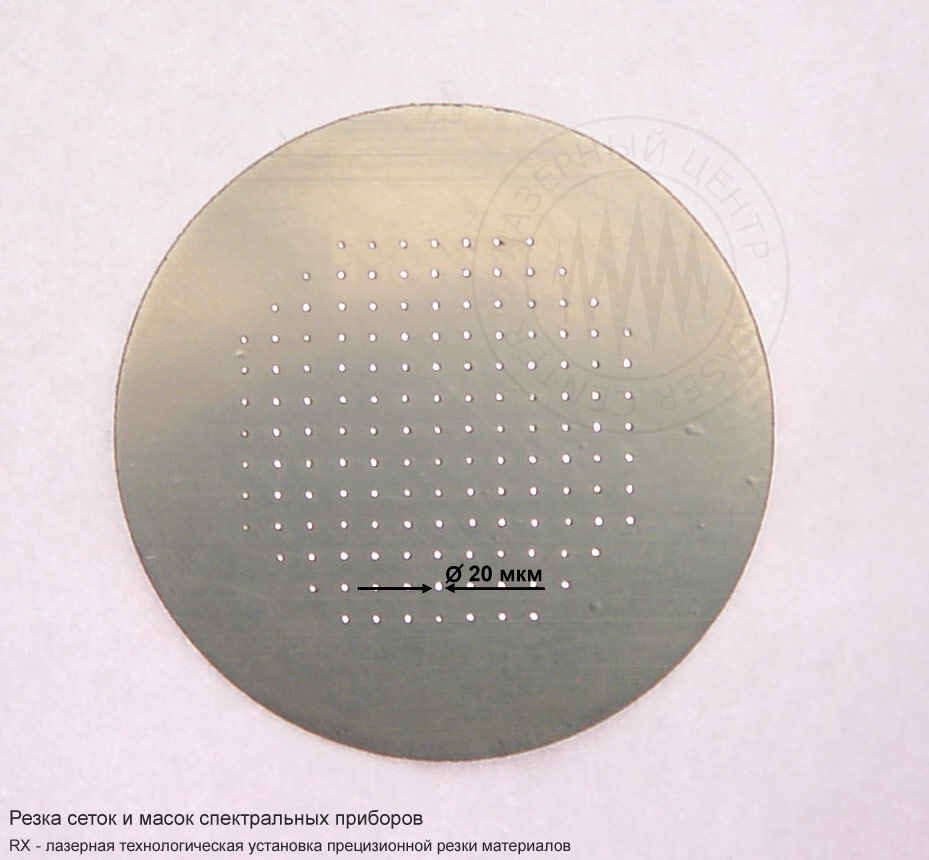

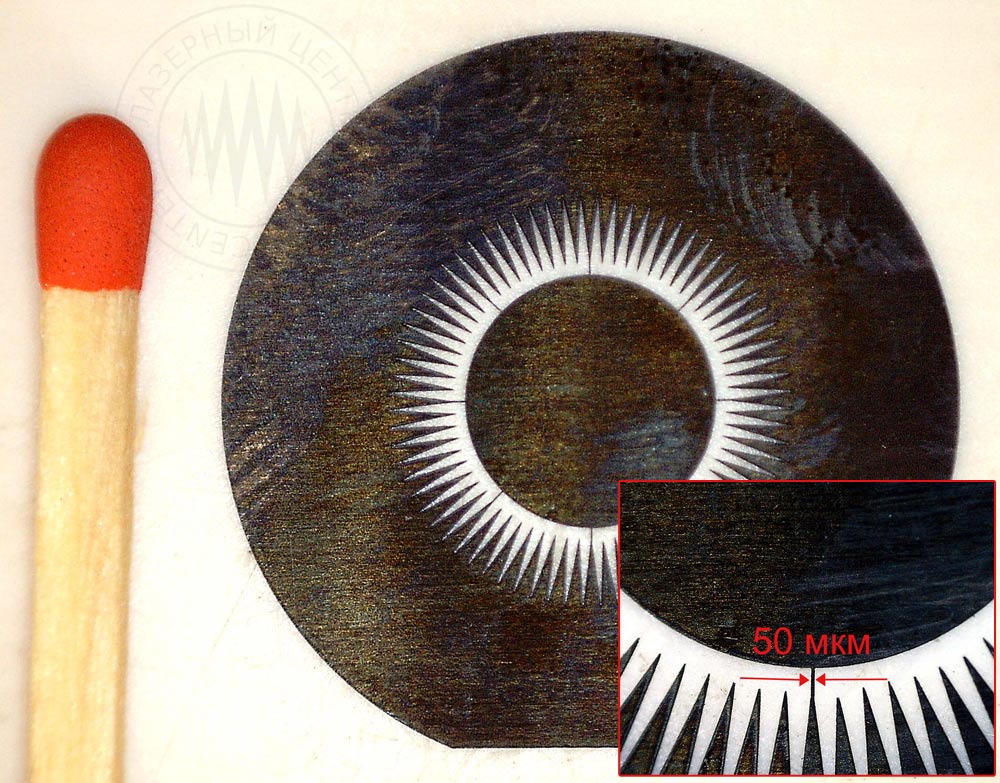

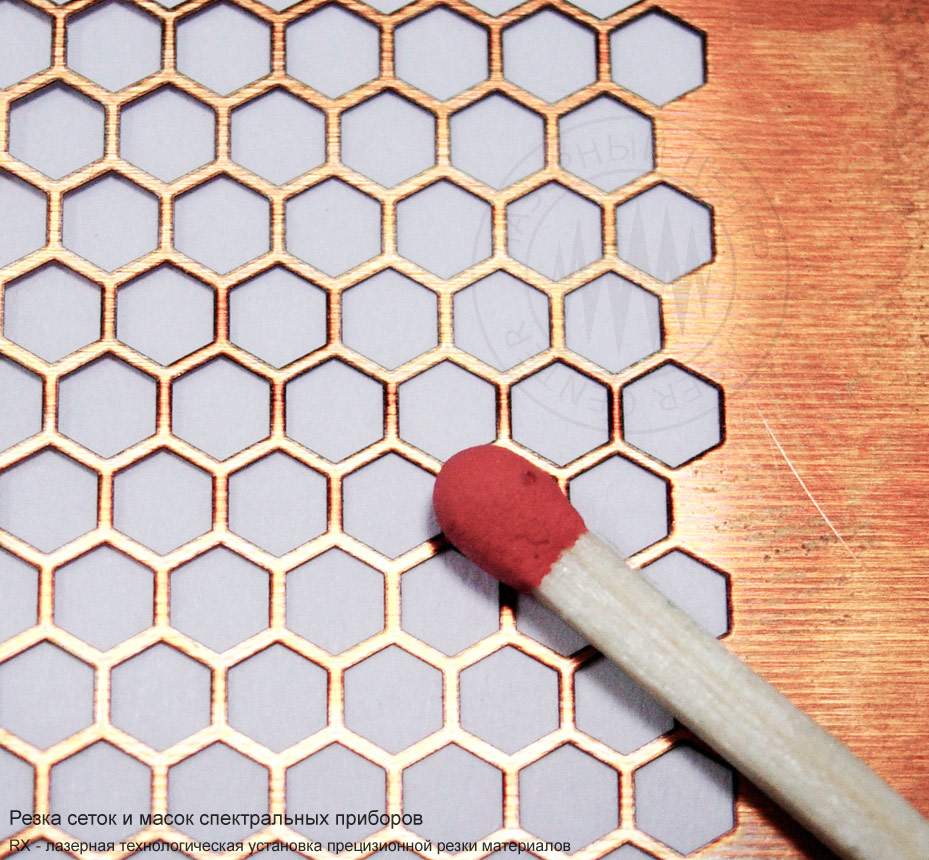

  • Лазерная резка станком RX сеток и масок спектральных приборов из стали и меди:
    технология прецизионной резки, оптическая маска, материал - нержавеющая сталь, толщина реза 50 мкм. прецизионная лазерная резка, резка сеток и масок спектральных приборов прецизионная лазерная резка меди оптическая маска, материал: нержавеющая сталь, толщина реза 50 мкм, технология прецизионной резки.

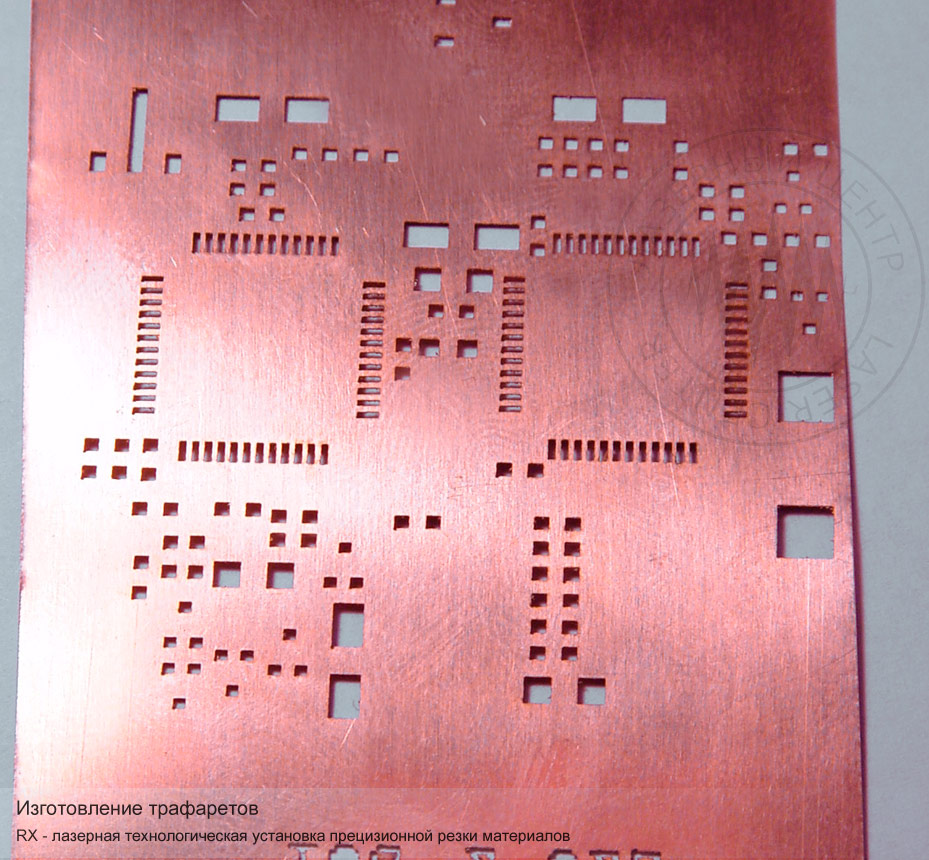

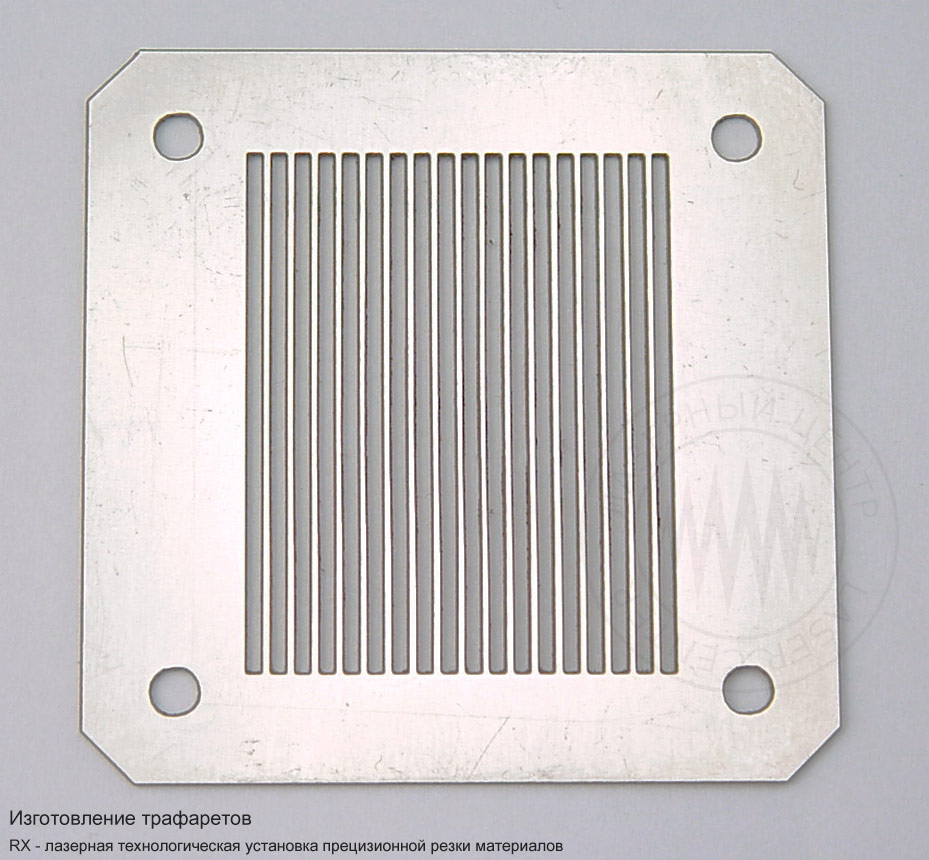

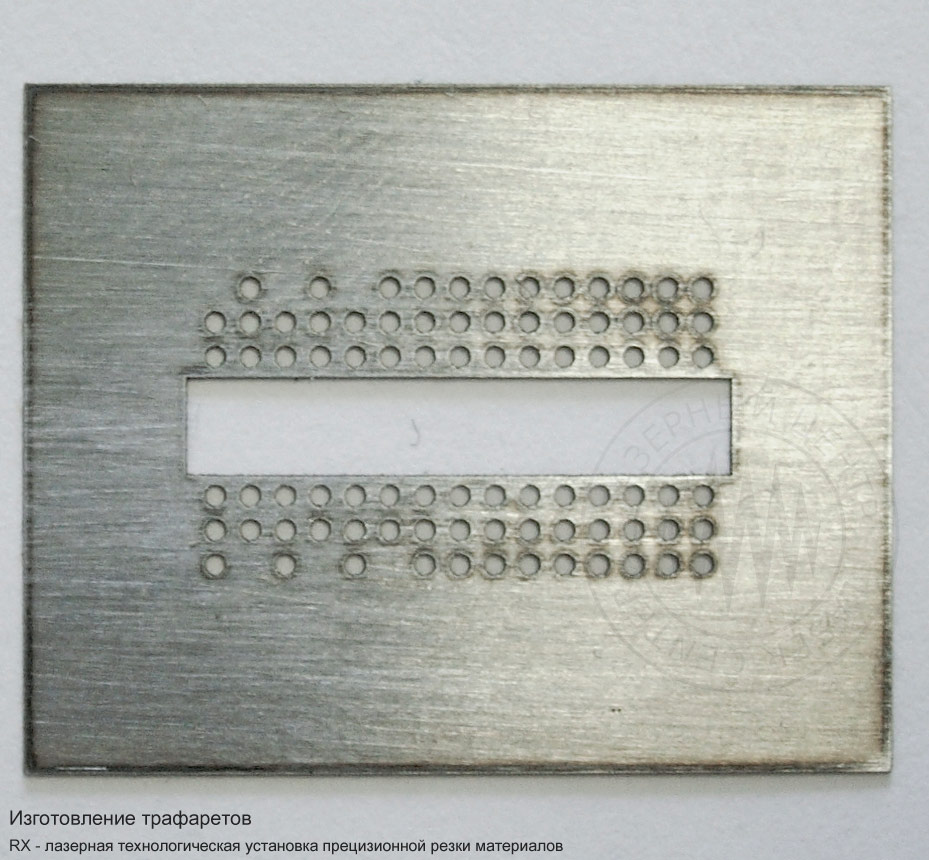

  • Изготовление трафаретов для нанесения паяльной пасты и направляющих для принтеров с игольчатой печатью:
    прецизионная лазерная резка, изготовление трафаретов маска для нанесения паяльной пасты, лазерная резка, материал железо, толщина 200 мкм прецизионная лазерная резка



Лазерная микрообработка на станке RX:


Лазерный станок RX вырезает сувениры из тонколистовых металлов:

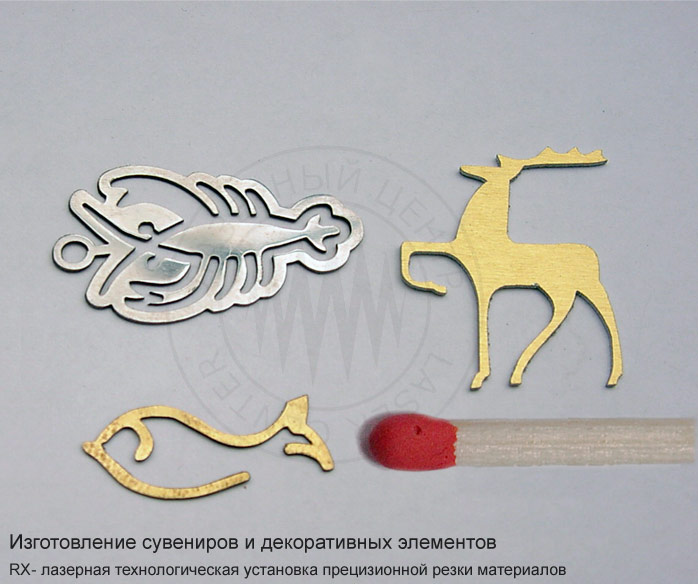

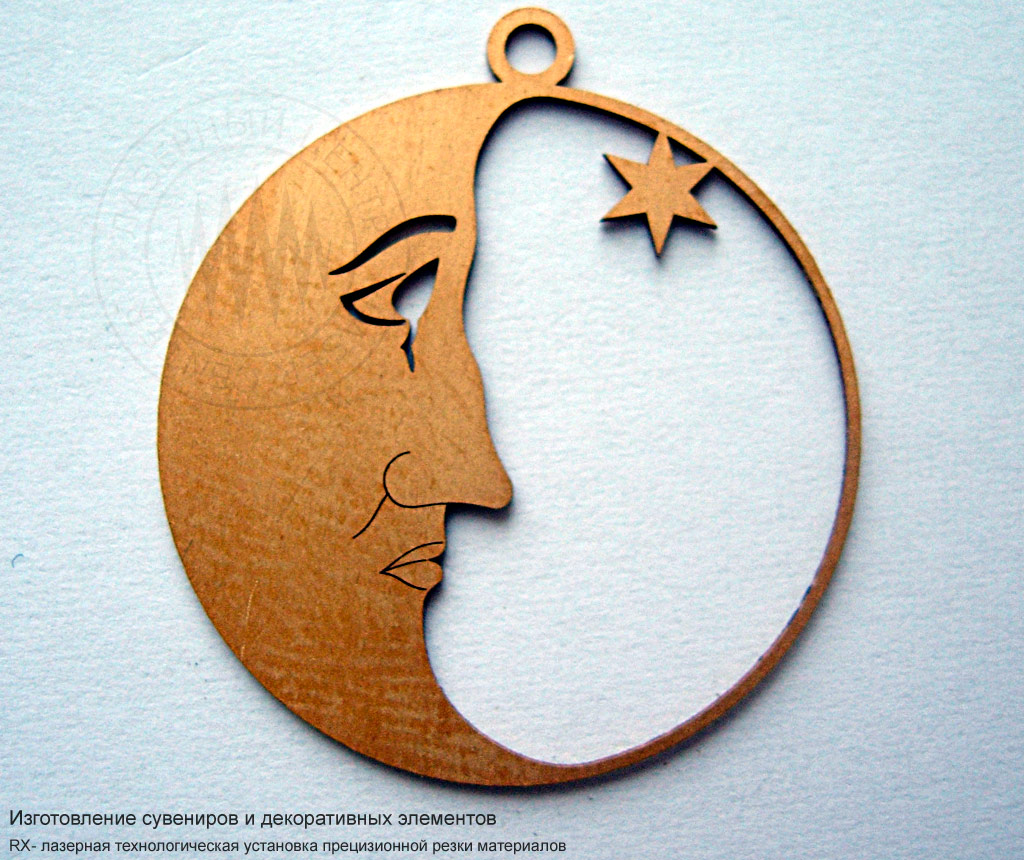

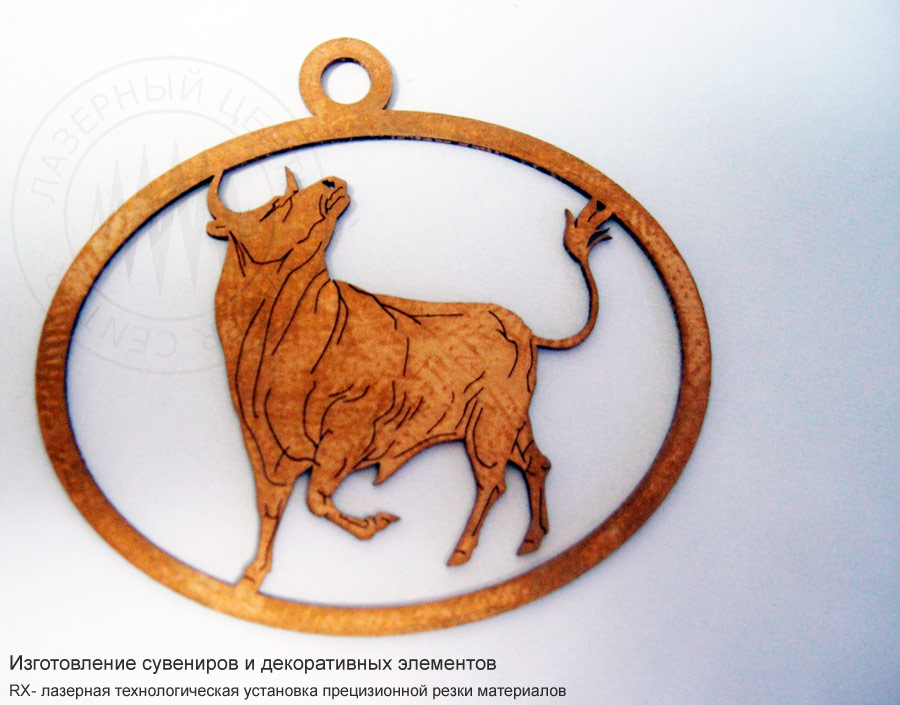

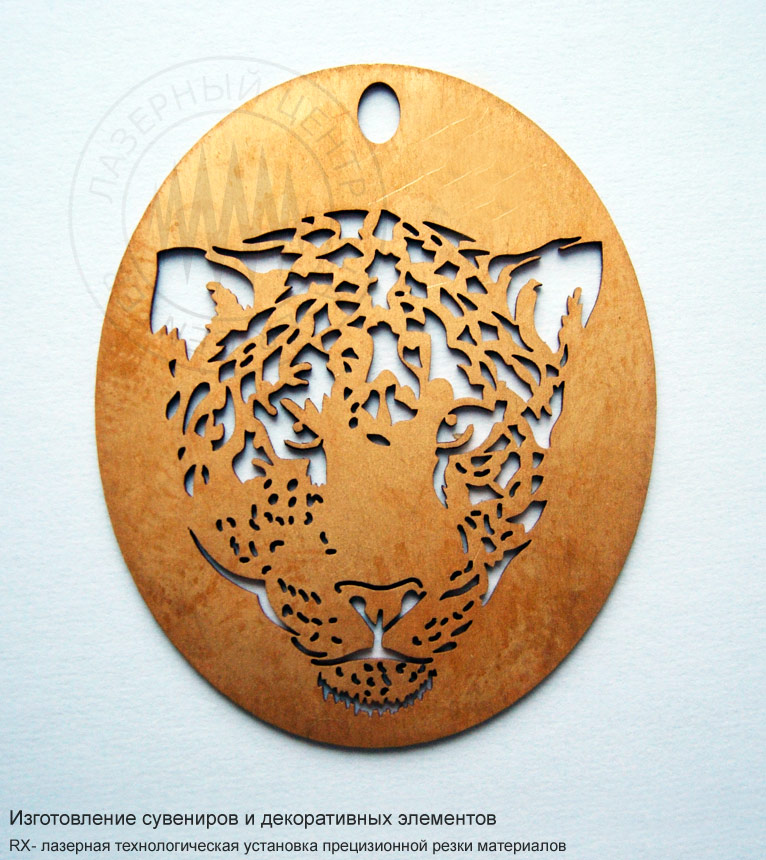

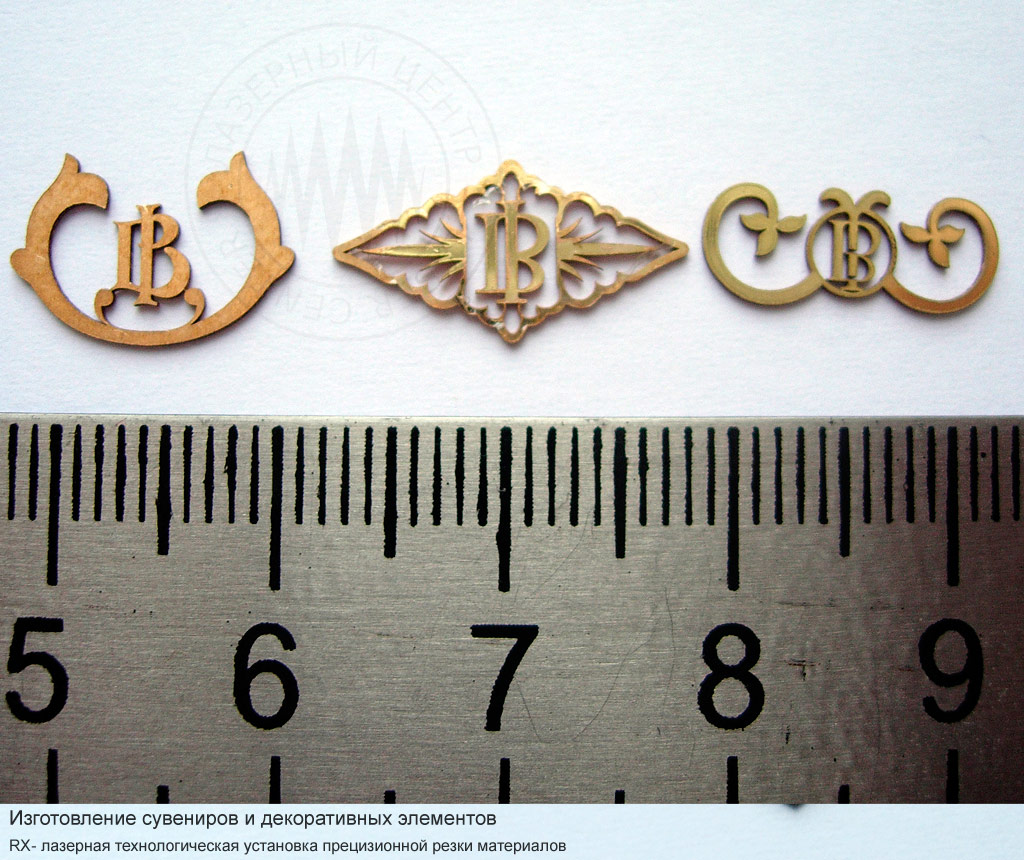

  • Изготовление сувениров и декоративных элементов, ювелирных изделий из драгоценных металлов:
    лазерная резка, изготовление сувениров и декоративных элементов лазерная резка, изготовление сувениров и декоративных элементов лазерная резка латуни, изготовление сувениров и декоративных элементов
    материал - латунь,толщина - 0.5 мм, размер около 25х25 мм

    прецизионная лазерная резка лазерная резка
    прецизионная лазерная резка, изготовление сувениров и декоративных элементов прецизионная лазерная резка, изготовление сувениров и декоративных элементов
