главная / лазерное оборудование / дополнительные опции / вращатели для маркировки и гравировки цилиндрических изделий

Вращатели для маркировки и гравировки изделий и деталей цилиндрической и конической формы.

Вращатель - это специальное поворотное устройство, предназначенное для нанесения лазером точно спозиционированного изображения на поверхности тел вращения. На некоторых изделиях, как например обручальные кольца, возможна гравировка как на внутренней, так и на внешней поверхностях.


Видео процесса лазерной гравировки, выполняемого с помощью устройства вращения

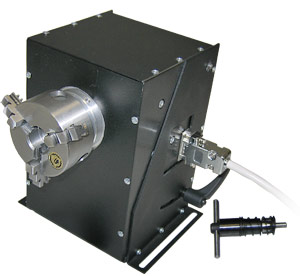

Поворотное устройство для лазерных станков ПВ60М

  • Используется для нанесения лазерной маркировки на цилиндрические и конические поверхности деталей малых и средних размеров.
  • Имеет прочное алюминиевое основание с функцией наклона оси вращения.
  • Маркируемая деталь зажимается трехкулачковым самоцентрирующим патроном.

Технические характеристики вращателя ПВ60М:

вращатель для лазерной маркировки и гравировки цилиндрических и конических изделий Шаг углового позиционирования: 0,006 град
Диапазон изменения угла наклона оси вращения: 0-90 град.
Габаритные размеры и вес: 180х180х250 мм, 9 кг
Размеры и масса детали, зажимаемой в патроне:
диаметр наружный: от 3 до 74 мм
диаметр внутренний от 23 до 72 мм
масса: до 2 кг

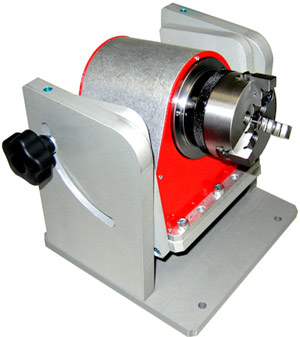

Поворотное устройство для лазерных станков ПВ60

  • Используется для нанесения лазерной маркировки на цилиндрические и конические поверхности деталей малых и средних размеров.
  • Имеет прочное алюминиевое основание с функцией наклона оси вращения.
  • Маркируемая деталь зажимается либо трехкулачковым самоцентрирующим патроном, либо при помощи цангового зажима типа ER20.

Технические характеристики вращателя ПВ60:

Шаг углового позиционирования: 0,009 град.
Возможность изменения угла наклона оси вращения: Да, 0 - 45 град
Габаритные размеры и вес: 154х215х126 мм, 4 кг
Размеры и масса детали, зажимаемой в патроне:



в патроне в цанговом зажиме

диаметр наружный:

от 3 до 74 мм 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 13 мм

диаметр внутренний:

от 23 до 72 мм -

масса:

до 1 кг
  Устройство вращения для маркировки и гравировки колец, цилиндров, лимб и пр. Устройство вращения для маркировки и гравировки колец, цилиндров, лимб и пр. Устройство вращения для маркировки и гравировки колец, цилиндров, стержней и пр. Устройство вращения для маркировки и гравировки колец, цилиндров, стержней и пр.

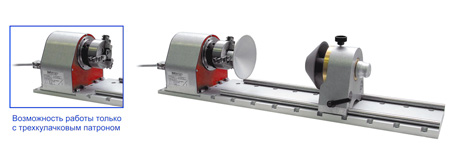

Вращатель ВРП60М

  • Используется для нанесения лазерной маркировки на цилиндрические поверхности деталей средних и крупных размеров.
  • Вращатель имеет прочное алюминиевое основание со стальными направляющими.
  • Маркируемая деталь зажимается либо трехкулачковым самоцентрирующим патроном, либо при помощи двух прижимных конусов.

Технические характеристики вращателя ВРП-60М:

Шаг углового позиционирования: 0,006 град
Возможность изменения угла наклона оси вращения: нет
Габаритные размеры и вес: 630х150х135 мм, 10 кг
Размеры и масса зажимаемой детали
  в патроне в конусах

диаметр наружный:

от 3 до 74 мм до 95 мм

диаметр внутренний:

от 23 до 72 мм -

длина:

до 380 мм

масса:

до 2 кг
Лазерная установка с вращателем для гравировки цилиндрических поверхностей Вращатель для гравировки цилиндрических поверхностей среднегабаритных и крупногабаритных деталей Вращатель для гравировки цилиндрических поверхностей среднегабаритных и крупногабаритных деталей



Вращатели управляются от компьютера специальной версией программного обеспечения "MaxiGraf".


Варианты маркировки и гравировки на разнообразных телах вращения под управлением программным комплексом "MaxiGraf":

  • Растровая и векторная маркировка с перемещением вращателя по заданной пользователем траектории (режим маркировки шкал, лимб, текстовых надписей).
  • Растровая маркировка изображений без остановки вращателя (режим нанесения на цилиндрические поверхности графические изображения большой протяженности).
лазерная гравировка и маркировка цилиндрических изделий
растровая и векторная маркировка с перемещением вращателя по заданной пользователем траектории
лазерная гравировка и маркировка цилиндрических изделий с помощью устройства вращения
растровая маркировка цилиндрических изделий без остановки вращателя
лазерная гравировка и маркировка цилиндрических изделий с помощью устройства вращения
гравировка колец
см. больше

гравировка обручального кольца
гравировка колец
см. больше

лазерная гравировка и маркировка цилиндрических изделий с помощью устройства вращения
лазерная гравировка шкалы для угломерных инструментов,
глубина гравировки 0,2-0,3 мм
лазерная гравировка и маркировка цилиндрических изделий с помощью устройства вращения
лазерная гравировка шкалы для угломерных инструментов,
глубина гравировки 0,2-0,3 мм



Как работают устройства вращения для лазерной гравировки по окружности цилиндрических и конических изделий?









Как работают вращатели в станках для высокоточной лазерной резки?





Как работают устройства вращения в аппаратах для лазерной сварки?
